| Name: | Weiße Farbe SMD LED 2016 | CCT: | 2700K 3000K 6000K |
|---|---|---|---|
| Energie: | 0.2W | nput Spannung (V): | 3V |
| Lichtstrom (lm): | 20-30lm | Garantie (Jahr): | 2 Jahre |
| Arbeitszeit (Stunden): | 20000 | Farbwiedergabeindex (Ra): | 80 |
| Betriebstemperatur (℃): | -40-85 | Lampen-leuchtende Leistungsfähigkeit (lm/w): | 130 |
| Hervorheben: | Chip 3v smd führte,PPA-Chip smd führte,60ma 3v führte Chip |
||

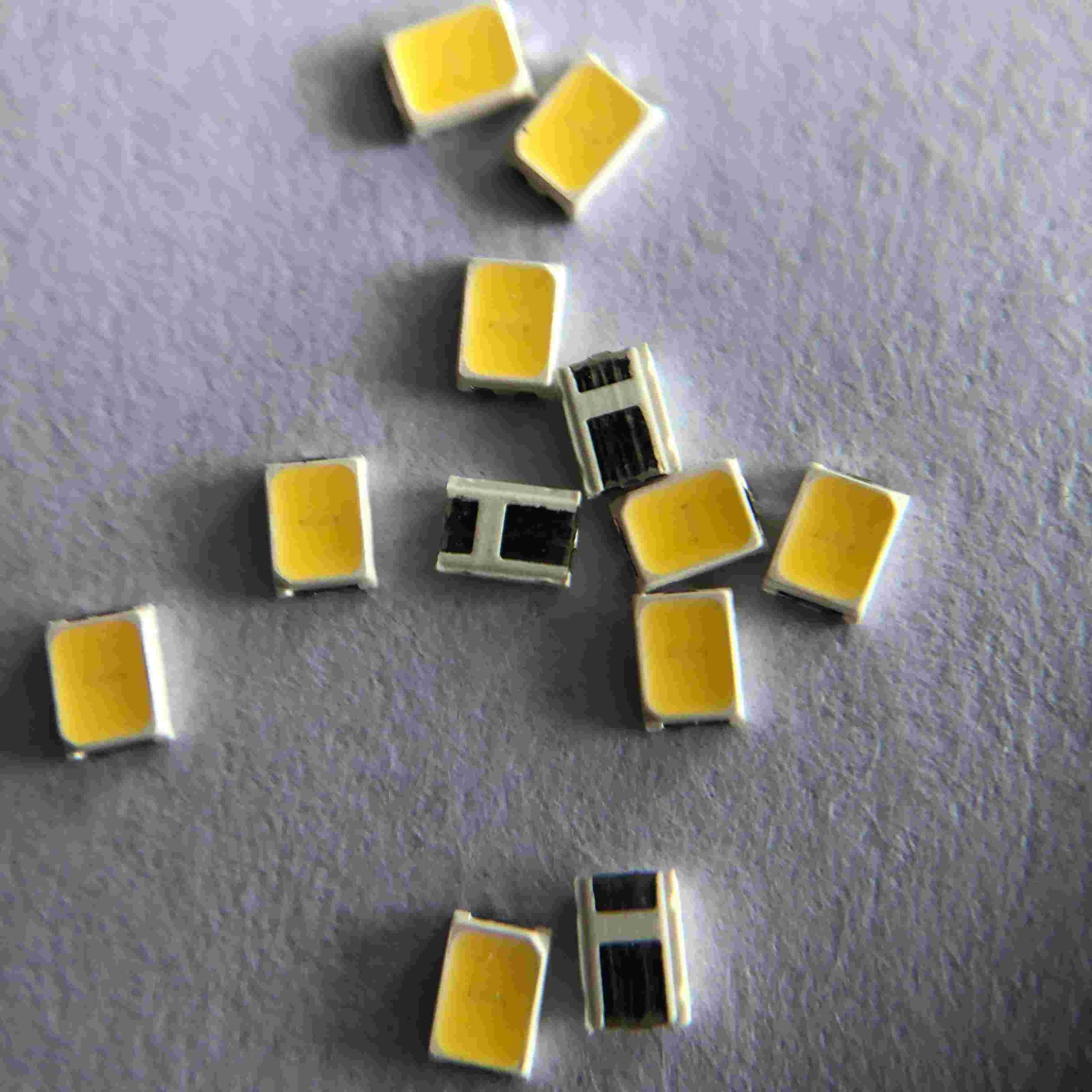

CHIP 3V 20MA 0.2W 2016 20-30LM 2700-6000K PPA SMD LED VERWENDETE FÜR BEWEGLICHE KAMERA LIGTING UND HAUSHALTSGERÄT-ANZEIGE
Automobil:
Betrachtungswinkel: 120 Grad
Ø die Materialien der LED-Würfel ist InGaN
Ø 2.2mm*1.6mm*0.6mm
Ø RoHS konformes bleifreies Löten kompatibel

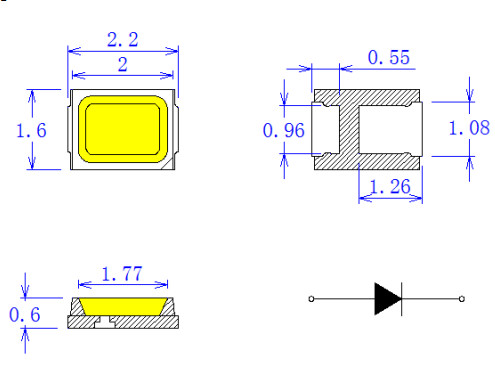

2. Paket-Struktur:
Einheit: Millimeter Toleranz: +/-0.2mm
Zahl: ReihenSchaltplan der mittleren Energie 0.2W dünner
Toleranz: ±0.2mm wenn nicht anders vermerkt
Elektroden: AG-Überzug-Kupferlegierung
Einkapselung des Harzes: Silikon-Harz
Paket: Hitzebeständiges Polymer
3. Elektrooptische Eigenschaften: (Jede LED @ 60mA, Ta 25℃)
| Produkt nein. | Material | VF (V) | Farbe | RA | Fluss (lm) | ||
| Minute | maximal | Cie-Koordinaten x, y | Minute | maximal | |||
| QT-2016ZW-1CSAZ | InGaN | 2,8 | 3,5 | Art x=0.33, y=0.33 | 80 | 85 | 28 |
4. Produktbeschreibung:

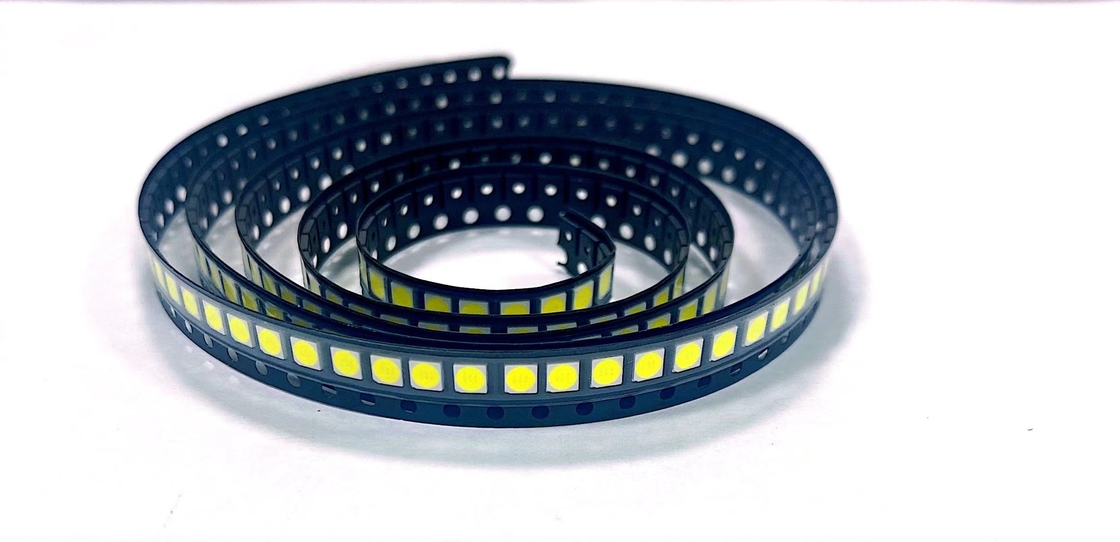

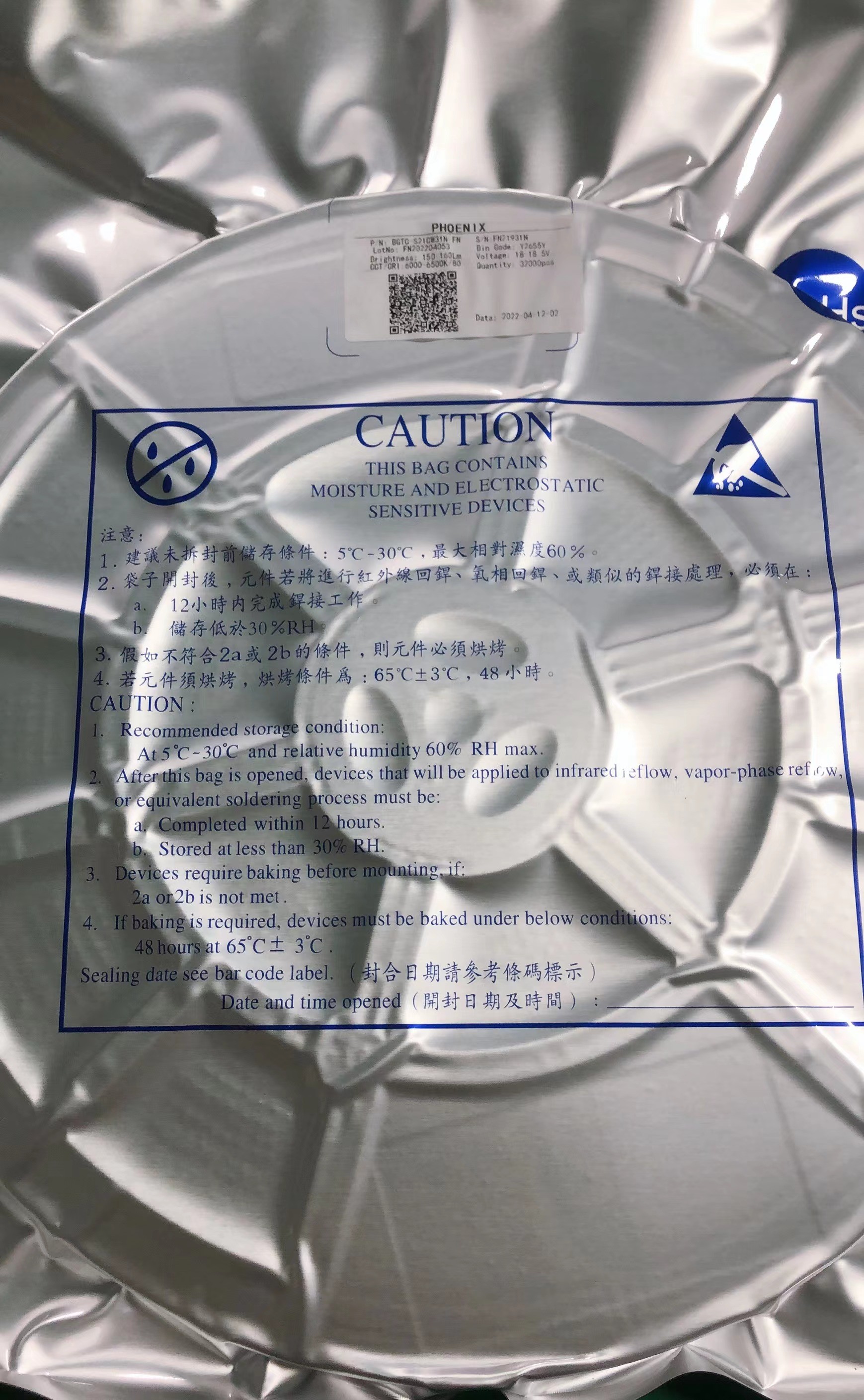

| Einzelteil | Spezifikation | Material | Quantität |
| Chip | InGaN | InGaN | 1 in 1 |
| Reflektor | Weiß | PPA | |
| Feld | C2680 | Silber-überzogenes Kupfer | |
| Golddraht | 0.9mil | Legierung | |
| Phosphor | Gelb | YAG | |
| Encapsulant | MilkyWhite | Harz | |
| Fördermaschinenband | Entsprechend Spezifikt. UVP 481-1A | Leitfähiges schwarzes Band | 4000pcs pro Spule |
| Spule | Entsprechend Spezifikt. UVP 481-1A | Leitfähiges Schwarzes | 4000pcs pro Spule |
| Aufkleber | Repsn-Standard | Papier | |
| Verpackende Tasche | 220x240mm | Lamellierter Taschenno-aluminiumreißverschluß | Eine Tasche der Spule eine |
| Karton | Repsn-Standard | Papier | Nicht-spezifiziert |
5. Absolute Maximalleistungen:
| Einzelteil | Symbol | Absolute Maximalleistungen | Einheit |
| Vorwärtsstrom | WENN | 60 | MA |
| Sperrspannung | Vr | 5 | V |
| Pulsierter Vorwärtsstrom | IFP* | 90 | MA |
| Verlustleistung | PD | 0,2 | W |
| Betriebstemperatur | SPITZE | -40~85 | ℃ |
| Lagertemperatur | Test | -40~85 | ℃ |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V |
| Grenzschichttemperatur | Tj | 110 | ℃ |
| Thermischer Widerstand LED | Rth-s-j | 27 | ℃/W |
6. Typische elektrooptische Kennlinien:
7. LED-Zuverlässigkeitsprüfungs-Liste:
| Test-Einzelteil | Testbedingungen | Standard | Menge (PC) |
| Leben-Test | 25℃, 1000Hrs@60mA | / | 22 |
| Hohe Temperatur | 85℃, 1000Hrs@60mA | / | 22 |
| Niedrige Temperatur | -40℃, 1000Hrs@60mA | / | 22 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH, 1000Hrs@60mA |
/ | 22 |
| Niedrige Temperatur-Speicher | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
22 |
| Speicher der hohen Temperatur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
22 |
| Temperatur-Zyklus | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
22 |
| Wärmestoß | -40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins> | MIL-STD-202G | 22 |
| Impuls-Leben-Test | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Esd-Test (HBM) | 2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
22 |
| Lötender Widerstand |
260±5℃, 10S, 3times Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
22 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time Vorbehandlung 30℃, 70%RH, 168Hours |
/ | 22 |
| Urteil-Kriterien | |||
| Vorwärtsspannung VF | VF-Maximal-Zunahme < 1=""> | ||
| Gegenwärtiger RÜCKIR | Ir-Maximal-Zunahme < IRmax=""> | ||
| Lichtstärke IV | IV Zerfall < 40=""> | ||
| ※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% | |||
| Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) | |||
8. Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
8,1: Lötkolben:
8.1.1 wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss.
8.1.2 sollte das Handlötmittel getan werden nur man Zeit festsetzt
8,2: SMT-Aufschmelzlöten-Anweisungen SMT:
8.2.1 sollte das Aufschmelzlöten nicht erfolgt sein mehr als zweimal;
8.2.2 wann lötend, setzen Sie Druck nicht auf die LED während der Heizung;
8.2.3 das empfohlene Aufschmelzlötenprofil als Folgen:
8,3 Behandlung von Vorkehrungen
8.3.1 Griff die Komponente entlang der Seitenoberfläche durch die Anwendung der Zange oder der passenden Werkzeuge;
8.3.2 nicht direkt berühren Sie oder behandeln Sie die Silikonlinsenoberfläche. Sie beschädigt möglicherweise den internen Schaltkreis;
