| Herkunftsort: | SUZHOU |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 CE ROHS |
| Modellnummer: | 3030 |
| Min Bestellmenge: | 4000PCS |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | Weiße Farbe SMD LED 3030 | Lichtstrom (lm): | 170-180lm |
|---|---|---|---|
| CCT: | 3000k 4000k 6500k | Anwendung: | Straßenlaterne |
| Energie: | 1W | nput Spannung (V): | 3V |
| Farbwiedergabeindex (Ra): | 80 | Garantie (Jahr): | 2 Jahre |
| Arbeitszeit (Stunden): | 20000 | Betriebstemperatur (℃): | -40-85 |
| Hervorheben: | 3030 180lm führten,Smd 180lm führte,Smd führte 300ma |
||
Anwendungs-Einleitung:
LED-Solarstraßenlaterne sind eine große Weise, Beleuchtung zu einer Straße, Fahrbahn oder Landstraße ohne Rigolen in der traditonal Gitterenergie zur Verfügung zu stellen. Infolgedessen Solar-LED-Straßenlaterne können Installationskosten senken, den Bedarf an den Tonnen Verdrahtung zu verringern und verringern die Wartungs- und Projektkosten in dem Leben des Systems. Und da sie vom Gitter unabhängig sind, müssen dich Sie nicht um die Probleme sorgen, die jedes Licht, wie Stromausfälle oder Brüche in den Untertagelinien beeinflussend bis zum Ende sind.

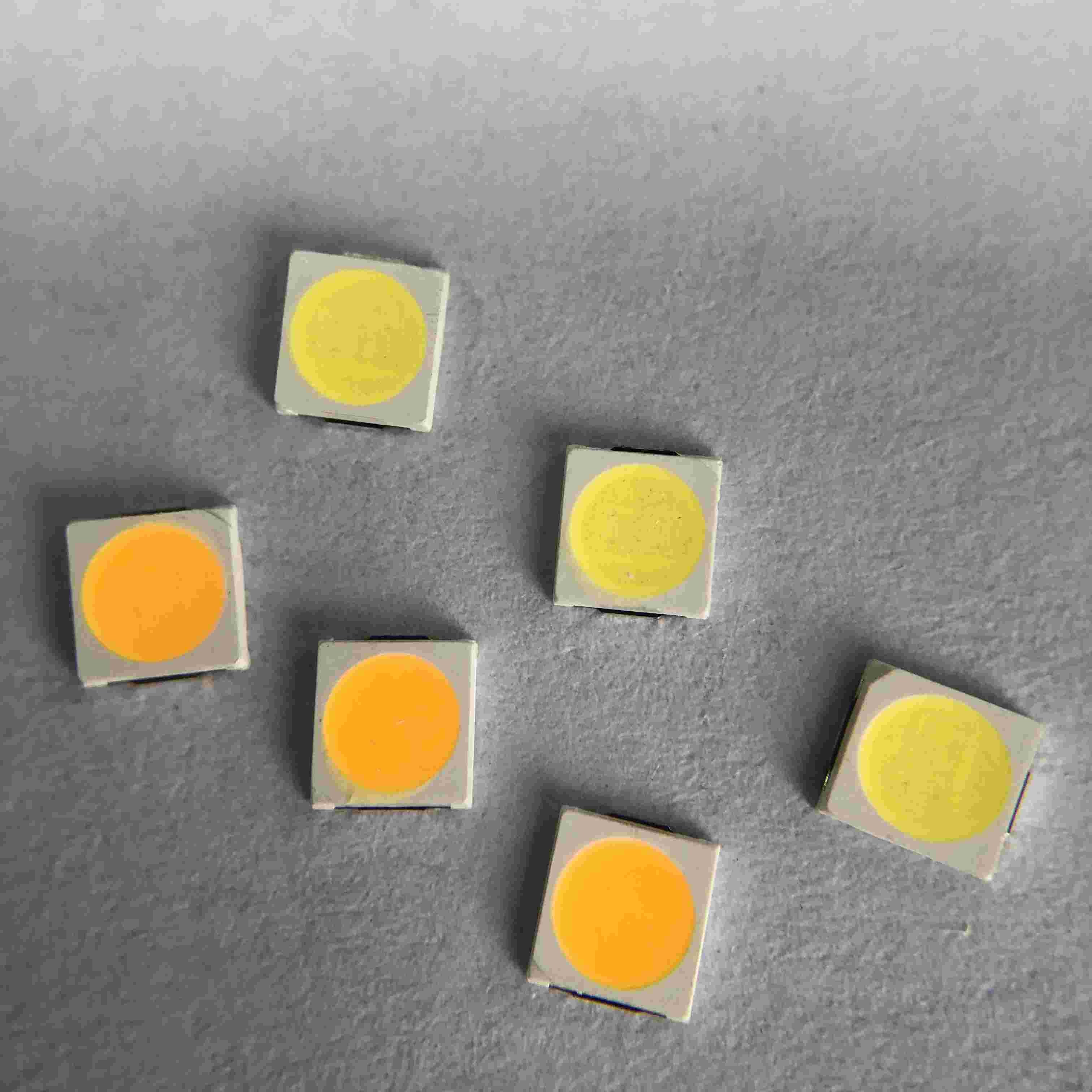

3030 weißer CHIP Farbe PPT SMD LED der SMD-Leistungsfähigkeits-Wahl 3V 300MA 170-180lm für Straßenlaterne
Schnelle Details:
| Eingangsspannung (V): | 3V |
| Garantie (Jahr): | 2-jährig |
| Art: | Smd führte Chip 3030 |
| Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): | 170-180LM |
| Lebensdauer (Stunden): | 50000 |
| Arbeitszeit (Stunden): | 20000 |
| Chip Material: | INGAN |
| Ausstrahlen von Farbe: | Warmes weißes/natürliches White-/COOLweiß |
| Energie: | 1W |
| Betrachtungs-Winkel (°): | 120 Grad |
| Farbwiedergabe-Index (Ra): | 80 |
| Farbtemperatur: | 2700-6500K |
| Ursprungsort: | Suzhou, Jiangsu |
| Anwendung: | Straßenlaterne |
| Paket-Art: | Suface-Berg-Paket |
| Vorwärtsstrom: | 300MA |
| Größe: | 3.0*3.0*0.6mm |
| Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:
Paket-Struktur:
Produktbeschreibung:
| Einzelteil | Spezifikation | Material | Quantität |
| Chip | InGaN | InGaN | 2 in 1 |
| Reflektor | Weiß | PCT | |
| Feld | C194 | Silber-überzogenes Kupfer | |
| Golddraht | 0.9mil | Legierung | |
| Phosphor | weiß | weiß | |
| Encapsulant | MilkyWhite | Harz | |
| Fördermaschinenband | Entsprechend Spezifikt. UVP 481-1A | Leitfähiges schwarzes Band | 4000pcs pro Spule |
| Spule | Entsprechend Spezifikt. UVP 481-1A | Leitfähiges Schwarzes | 4000pcs pro Spule |
| Aufkleber | Repsn-Standard | Papier | |
| Verpackende Tasche | 220x240mm | Lamellierter Taschenno-aluminiumreißverschluß | Eine Tasche der Spule eine |
| Karton | Repsn-Standard | Papier | Nicht-spezifiziert |
Typische elektrooptische Kennlinien:
LED-Zuverlässigkeitsprüfungs-Liste:
| Test-Einzelteil | Testbedingungen | Standard | Menge (PC) | Ac/Re |
| Leben-Test | 25℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Hohe Temperatur | 85℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Niedrige Temperatur | -40℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH, 1000Hrs@300mA |
/ | 20 | 0/1 |
| Niedrige Temperatur-Speicher | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Speicher der hohen Temperatur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatur-Zyklus | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Wärmestoß | -40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Impuls-Leben-Test
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| Esd-Test (HBM) | 2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
20 | 0/1 |
| Lötender Widerstand |
260±5℃, 10S, 3times Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time Vorbehandlung 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Urteil-Kriterien | ||||
| Vorwärtsspannung VF | VF-Maximal-Zunahme < 1=""> | |||
| Gegenwärtiger RÜCKIR | Ir-Maximal-Zunahme < IRmax=""> | |||
| Lichtstärke IV | IV Zerfall < 40=""> | |||
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) |
||||
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
