| Herkunftsort: | SUZHOU |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | IEC60810，AEC-Q102 |
| Modellnummer: | 2720 |
| Min Bestellmenge: | 4000PCS |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 40KK PRO MONAT |
| Name: | ROT SMD LED 2720 | λd: | 612-630nm |
|---|---|---|---|
| Energie: | 0.81W | nput Spannung (V): | 2V |
| Lichtstrom (lm): | 33-97lm | Garantie (Jahr): | 2 Jahre |
| Arbeitszeit (Stunden): | 20000 | Betriebstemperatur (℃): | -40-85 |
| Hervorheben: | Chip 2720 führte an Bord,Chip 350ma Smd führte an Bord,smd 2720 führte Chipersatz |
||

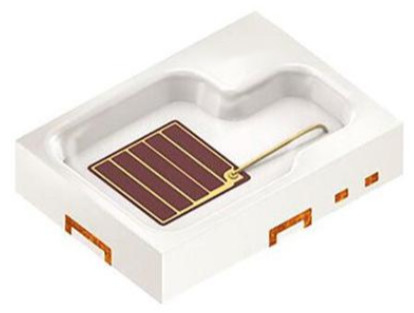

CHIP-FEIND-AUTOMOBILbeleuchtung 2V 350MA 0.81W 2720 33-97LM 612-630NM SMD LED
2720 ist ein sehr leistungsfähiger und zuverlässiger LED-Verpackungsartikel. Seine hervorragenden Vorteile sind hohe Helligkeit, niedriger thermischer Widerstand und gute Wärmebeständigkeit. Einzigartige Temperaturzyklusstabilität. Das Führungsrahmenteil wird für den Koeffizienten der thermischen Expansion der Leiterplatte optimiert, um die hohe Stabilität des schweißenden Punktes sicherzustellen.
Paket: SMD-Epoxidharzpaket
Typische Strahlung: ° 120
Korrosionsbeständigkeitsgrad: 3B
Automobilbescheinigung: iec60810, aec-q102
Esd-Niveau 3b, 2 KV, 2 KV
Maße: 2,75 x 2,0 x 0,6 Millimeter
Mallgröße (besonders Höhe)
Der beste Grad des thermischen Widerstands ist für mittlere Starkstromgeräte passend
Panchromatisches Spektrum
8-color Wahlen, hohe Gesamtleistung
Starke Flexibilität und freier Entwurf
Das erste Produkt auf dem Markt, zum von mehrfachen Leistungspegeln in einer Paketgröße zu verwirklichen
Der Industrie am erfahrensten in einer Paketgrößenlösung
Die zwei Farben des roten und Superrotes haben Doppelfunktionen der Trennung
Innenbeleuchtung (wie in dem Umweltdiagramm gezeigt)
Signal
Nachtsicht
LED-Kopf herauf Anzeigesystem und Laser
Maximalleistungen
Parameter-Symbol-Werte
|
Betriebstemperatur Spitze Min. Maximum. |
-40 °C °C 125 |
|
Lagertemperatur Tstg Min. Maximum. |
-40 °C °C 125 |
| Grenzschichttemperatur Tj Maximum. | °C 150 |
| Applications* Zeit der Grenzschichttemperatur kurz Tj Maximum. | °C 175 |
|
Vorwärtsstrom WENN Min. T = °C 25 Maximum. |
10 MA 500 MA |
|
Überspannung IFS Maximum. t-≤ 10 µs; D = 0,005; TS = °C 25 |
1500 MA |
|
Sperrspannung 2): VR VR Maximum. T = °C 25 |
12 V |
|
Esd-Widerstandsspannung ACC. zu ANSI/ESDA/JEDEC JS-001 (HBM, Klasse 2) VESD |
2 KV |
Die mittlere Lebenszeit (L70/B50) für Tj = 175°C ist 100h.
Eigenschaften
WENN 350 MA; TS = °C 25
Parameter-Symbol-Werte
| Höchstwellenlänge | λpeak Art. 630 Nanometer |
|
Dominierende Wellenlänge 3) WENN = 350 MA |
Min. 612 Nanometer λdom Art. 621 Nanometer Maximum 630 Nanometer |
| Spektralbandbreite bei 50% Irel, maximal | ∆λ Art. 18 Nanometer |
| Betrachtungswinkel bei 50% Iv | 2φ Art. ° 120 |
|
Vorwärtsspannung 4) WENN = 350 MA |
Min. 2,0 v VF Art. 2,3 v Maximum 2,6 v |
|
Gegenwärtiges Rück2) VR = 12 V |
IR Art. 0,01 µA Maximum µA 10 |
| Wirkliche Kreuzung des thermischen Widerstands/solderpoint 5) | Rthjs wirklich Art. K 13,0/W Maximum K 16,0/W |
| Elektrische Kreuzung des thermischen Widerstands/solderpoint 5) mit Leistungsfähigkeit ηe = 30% |
Rthjs elektr. Art. 9,1 K/W Maximum K 11,2/W |
Helligkeit
Gruppen
Gruppe
Lichtstrom 1
I = 350 MA
| 33 lm | 39 lm | CD 12 |
| 39 lm | 45 lm | CD 14 |
| 45 lm | 52 lm | CD 16 |
| 52 lm | 61 lm | CD 19 |
| 61 lm | 71 lm | CD 22 |
| 71 lm | 82 lm | CD 25 |
| 82 lm | 97 lm | CD 30 |
| 2,00 V | 2,15 V |
| 2,15 V | 2,30 V |
| 2,30 V | 2,45 V |
| 2,45 V | 2,60 V |
Wellenlängen-Gruppen
Gruppe
Dominierende Wellenlänge 3)
WENN = 350 MA
| 612 Nanometer | 616 Nanometer |
| 616 Nanometer | 620 Nanometer |
| 620 Nanometer | 624 Nanometer |
| 624 Nanometer | 627 Nanometer |
| 627 Nanometer | 630 Nanometer |
Relative Spektralemission
Φrel = f (λ); WENN = 350 MA; TS = °C 25
Strahlungs-Eigenschaften
= f (ϕ); °C S 25
Maßzeichnung
Aufschmelzlöten-Profil
Produkt willigt zu ACC MSL-Niveaus 2 ein. zu JEDEC J-STD-020E
Profil-Eigenschafts-Symbol-Pb-freie (SnAgCu) Versammlungs-Einheit
Minimales Empfehlungs-Maximum
|
Stufenhöhe zu preheat*) 2 °C 25 zu °C 150 |
3 | K/s | ||
|
TS 60 100 T bis T |
120 | s | ||
|
|
3 | K/s | ||
| Liquidustemperatur T 217 | °C | |||
| Zeit über Liquidustemperaturzeitlimit 80 | 100 | s | ||
| Höchsttemperatur T 245 | 260 | °C | ||
|
Zeit innerhalb °C 5 der spezifizierten Spitze Temperatur TP - 5 K |
30 | s | ||
|
Rampe-unten rate* 3 T zu °C 100 |
6 | K/s | ||
|
Zeit °C 25 zu TP |
480 | s |
Alle Temperaturen beziehen sich die auf Mitte des Pakets, gemessen auf die Oberseite der Komponente * Steigungsberechnung DT/Dt: Papierlösekorotron-Maximum 5 s; Erfüllung für die ganze T-Strecke
