| Herkunftsort: | SUZHOU |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 CE ROHS |
| Modellnummer: | 2835 |
| Min Bestellmenge: | 4000PCS |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |

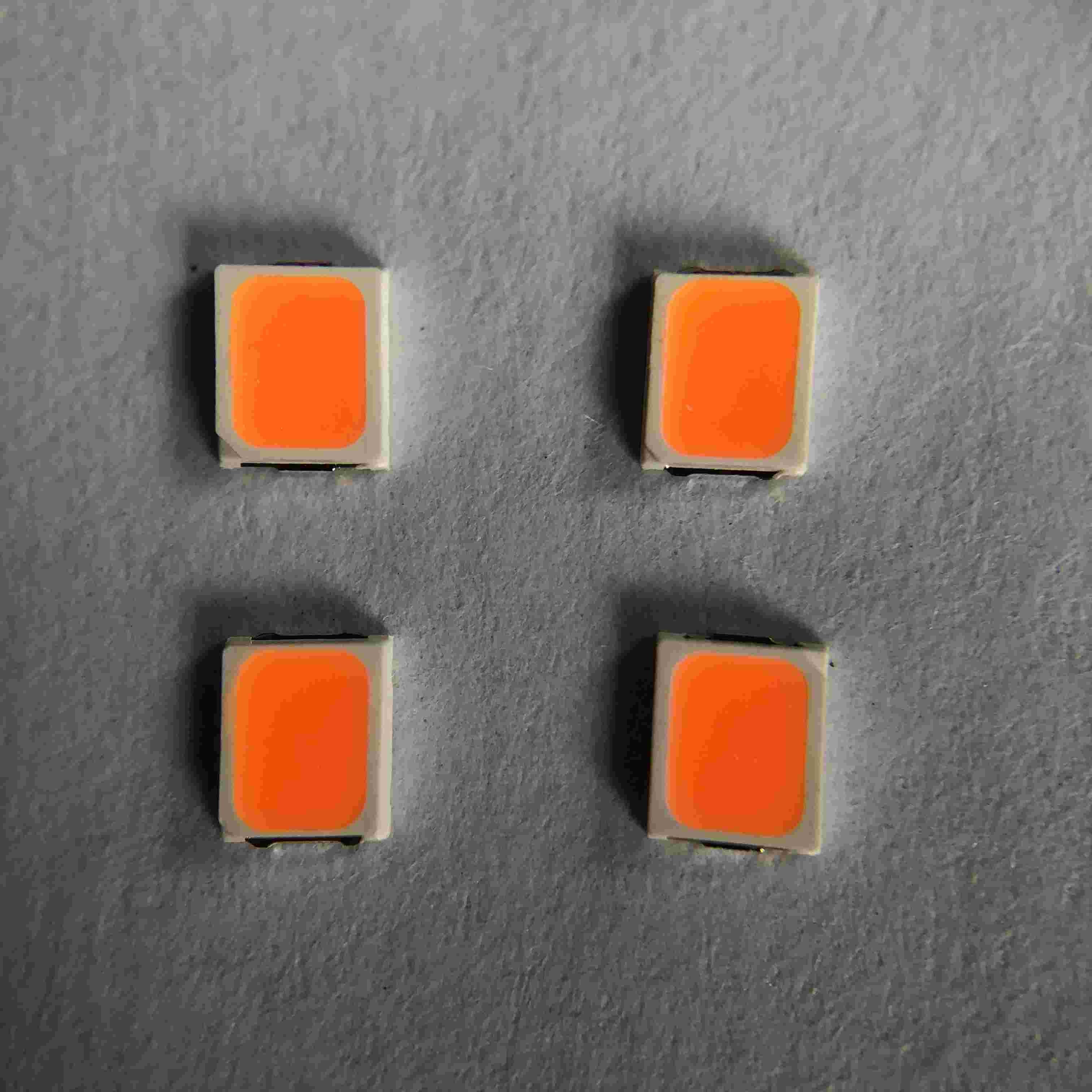

| Name: | Rote Farbe SMD LED 2835 | nput Spannung (V): | 2.1v-2.4v |
|---|---|---|---|
| Anwendung: | Logo, Zeichen, Leuchtkästen | Lichtstrom (lm): | 3-5lm |
| Energie: | 30MA | Wurde (Nanometer): | 620-630nm |
| Garantie (Jahr): | 2 Jahre | Arbeitszeit (Stunden): | 20000 |
| Betriebstemperatur (℃): | -40-85 | Betrachtungs-Winkel (°):: | 120 |
| Hervorheben: | Volles Spektrum führte Birnenchip,2V führte Birnenchip,Handels3 Chip geführter Streifen |
||
Anwendungs-Einleitung:
Niedrige Temperatur
Wegen seiner kalten Kathodeneigenschaften kann Neonröhre in die Sonne und der Regen oder die Arbeit in Wasser im Freien gelegt werden, weil die Lampenrohrtemperatur unterhalb ℃ 60 ist. Ähnlich wegen seiner Arbeitseigenschaften, hat das Neonröhrespektrum starkes Durchdringen und kann einen guten optischen Effekt in die regnerischen oder nebeligen Tage noch beibehalten.
2835 führte rote grün-blaue Farbe 2V Chip für Handelsleuchtkastenanzeigenlichter, Logo, Zeichen
Schnelle Details:
| Eingangsspannung (V): | 2.1-2.4V |
| Garantie (Jahr): | 2-jährig |
| Art: | Smd führte Chip 2835 |
| Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): | 3-5lm |
| Lebensdauer (Stunden): | 50000 |
| Arbeitszeit (Stunden): | 20000 |
| Chip Material: | INGAN |
| Ausstrahlen von Farbe: | Rotes grün-blaues |
| Energie: | 0.2W |
| Betrachtungs-Winkel (°): | 120 Grad |
| Farbwiedergabe-Index (Ra): | 80 |
| Verpackende Tasche: | 220*240nm |
| Ursprungsort: | Suzhou, Jiangsu |
| Anwendung: | Haushaltsgeräte und Ampeln |
| Paket-Art: | Suface-Berg-Paket |
| Vorwärtsstrom: | 150MA |
| Größe: | 2.8*3.5*0.65mm |
| Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:

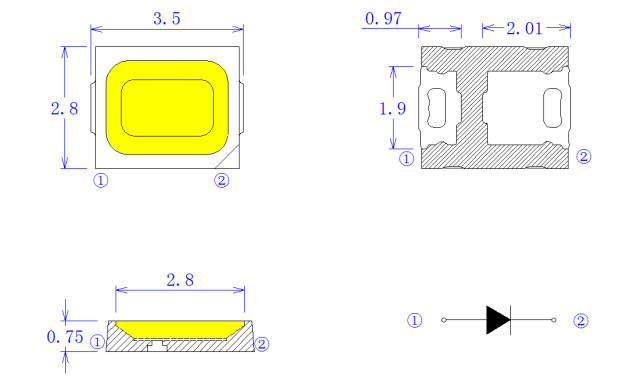

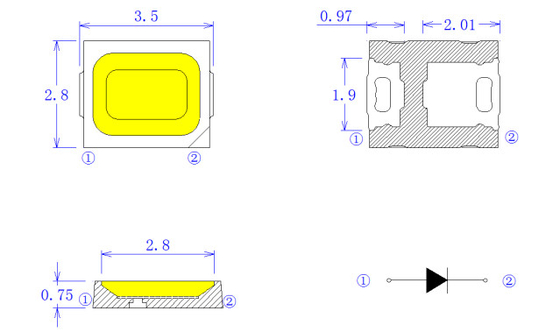

Paket-Struktur:
Absolute Maximalleistungen:
| Einzelteil | Symbol | Absolute Maximalleistungen | Einheit |
| Vorwärtsstrom | WENN | 30 | MA |
| Sperrspannung | Vr | 5 | V |
| Pulsierter Vorwärtsstrom | IFP* | 30 | MA |
| Verlustleistung | PD | 0,5 | W |
| Betriebstemperatur | SPITZE | -40~85 | ℃ |
| Lagertemperatur | Test | -40~85 | ℃ |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V |
| Grenzschichttemperatur | Tj | 120 | ℃ |
| Thermischer Widerstand LED | Rth-s-j | 33 | ℃/W |
Typische elektrooptische Kennlinien:
LED-Zuverlässigkeitsprüfungs-Liste:
| Test-Einzelteil | Testbedingungen | Standard | Menge (PC) | Ac/Re |
| Leben-Test | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Hohe Temperatur | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Niedrige Temperatur | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Niedrige Temperatur-Speicher | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Speicher der hohen Temperatur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatur-Zyklus | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Wärmestoß | -40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Impuls-Leben-Test
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Esd-Test (HBM) | 2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
20 | 0/1 |
| Lötender Widerstand |
260±5℃, 10S, 3times Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time Vorbehandlung 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Urteil-Kriterien | ||||
| Vorwärtsspannung VF | VF-Maximal-Zunahme < 1=""> | |||
| Gegenwärtiger RÜCKIR | Ir-Maximal-Zunahme < IRmax=""> | |||
| Lichtstärke IV | IV Zerfall < 40=""> | |||
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) |
||||

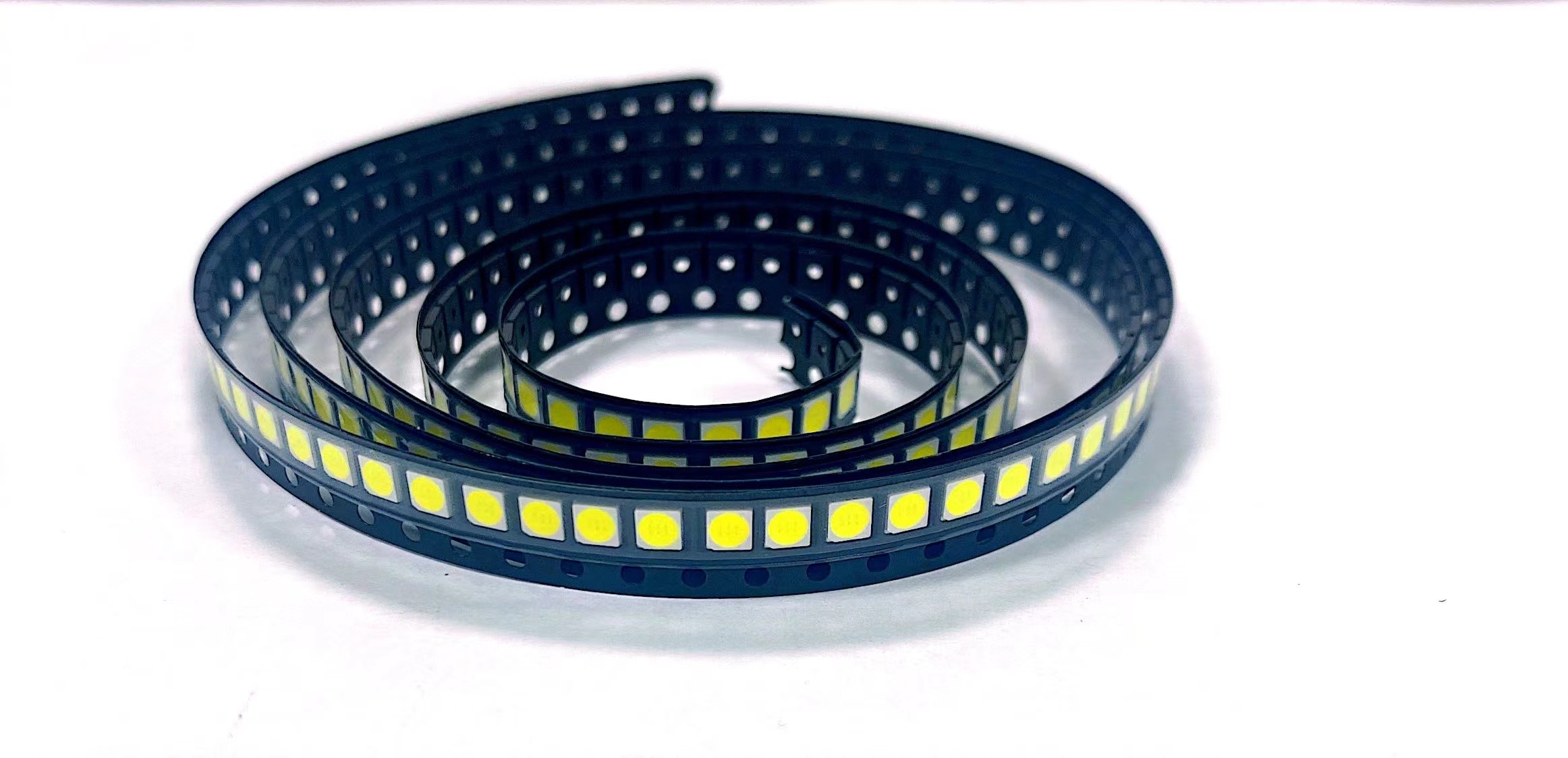

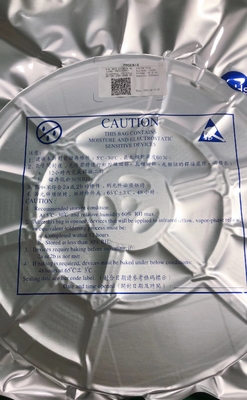

Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
