Anwendungs-Einleitung:
Es hat gute Zuverlässigkeit und niedrige Instandhaltungskosten. Die Gebrauchsspannung ist niedrig und die Arbeitsspannung ist im Allgemeinen unter 5V. Zusätzlich zur Flüssigkristallhintergrundbeleuchtung von tragbaren Maschinen, kann sie für Feldbeleuchtung, Ferngebirgsbeleuchtungs-, Grubenlampe- und Wasserumweltbeleuchtung auch verwendet werden. Die Schaltzeit ist kurz und die minimale Antwortzeit kann 1 Mikrosekunde erreichen. Im Allgemeinen ist die Antwortzeit von Lampen einige Millisekunden (die Antwortzeit der gegenwärtigen Lichtquelle ist 200 Millisekunden). Umweltschutz, kein Quecksilber und anderer Sondermüll, fest und nicht einfach zu brechen, damit die Verschmutzung des Abfalls auf der Umwelt verringern. LED-Lampe enthält nicht die Infrarot- und ultravioletten Komponenten, hat keine Strahlungsverschmutzung und wird durch DC ohne stroboskopisches gefahren. Es ist eine umweltsmäßiglichtquelle, zum von Vision zu schützen

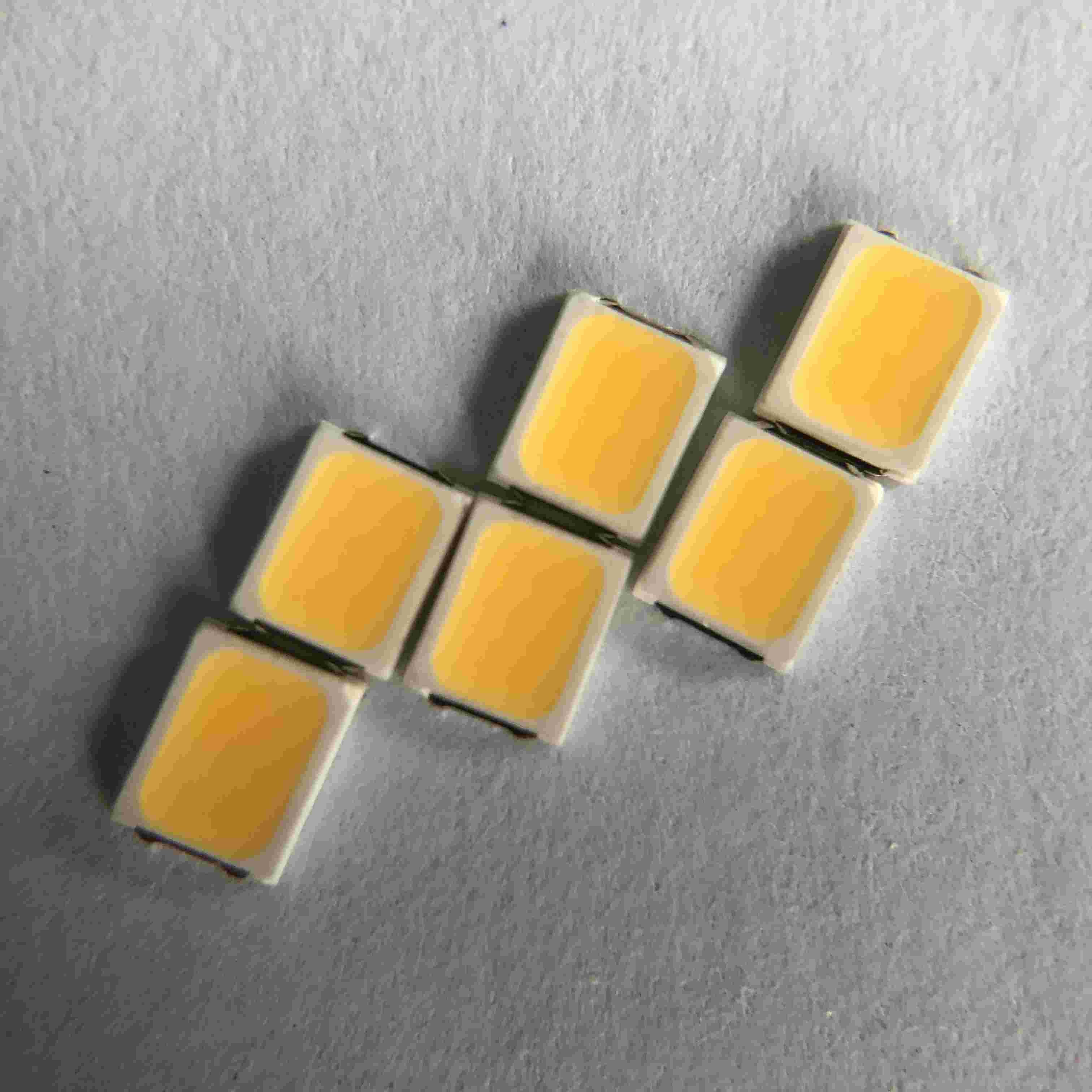

Chip cct 10000K 2835 SMD LED für geführten Streifen und Anzeigen
Schnelle Details:
| Eingangsspannung (V): |
3V |
| Garantie (Jahr): |
2-jährig |
| Art: |
Smd führte Chip 2835 |
| Beleuchten des Lösungsservices: |
Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): |
140lm/w |
| Lebensdauer (Stunden): |
50000 |
| Arbeitszeit (Stunden): |
20000 |
| Chip Material: |
INGAN |
| Ausstrahlen von Farbe: |
10000-15000k |
| Energie: |
0.2W |
| Betrachtungs-Winkel (°): |
120 Grad |
| Farbwiedergabe-Index (Ra): |
80 |
| Verpackende Tasche: |
220*240nm |
| Ursprungsort: |
Suzhou, Jiangsu |
| Anwendung: |
LED-STREIFEN |
| Paket-Art: |
Suface-Berg-Paket |
| Vorwärtsstrom: |
60MA |
| Größe: |
2.8*3.5*0.65mm |
| Verpackung: |
4000 PC/Rolle |
Produktbeschreibung:

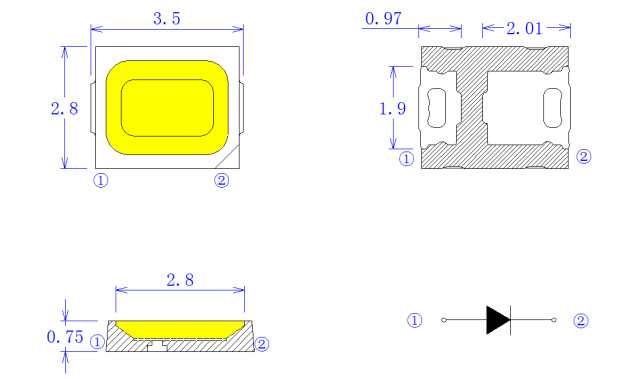

Paket-Struktur
Absolute Maximalleistungen
| Einzelteil |
Symbol |
Absolute Maximalleistungen |
Einheit |
| Vorwärtsstrom |
WENN |
60 |
MA |
| Sperrspannung |
Vr |
5 |
V |
| Pulsierter Vorwärtsstrom |
IFP* |
80 |
MA |
| Verlustleistung |
PD |
0,2 |
W |
| Betriebstemperatur |
SPITZE |
-40~85 |
℃ |
| Lagertemperatur |
Test |
-40~85 |
℃ |
| Elektrostatische Entladung |
ESD |
2000 (HBM) |
V |
| Grenzschichttemperatur |
Tj |
120 |
℃ |
| Thermischer Widerstand LED |
Rth-s-j |
30 |
℃/W |
Typische elektrooptische Kennlinien:
LED-Zuverlässigkeitsprüfungs-Liste
| Test-Einzelteil |
Testbedingungen |
Standard |
Menge (PC) |
Ac/Re |
| Leben-Test |
25℃, 1000Hrs@60mA |
/ |
20 |
0/1 |
| Hohe Temperatur |
85℃, 1000Hrs@60mA |
/ |
20 |
0/1 |
| Niedrige Temperatur |
-40℃, 1000Hrs@60mA |
/ |
20 |
0/1 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH,
1000Hrs@60mA
|
/ |
20 |
0/1 |
| Niedrige Temperatur-Speicher |
-40℃, 1000Hours |
JEITA ED-4701
200 202
|
20 |
0/1 |
| Speicher der hohen Temperatur |
100℃, 1000Hours |
JEITA ED-4701
200 201
|
20 |
0/1 |
| Temperatur-Zyklus |
(- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701
100 105
|
20 |
0/1 |
| Wärmestoß |
-40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins>
| MIL-STD-202G |
20 |
0/1 |
|
Impuls-Leben-Test
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA |
/ |
20 |
0/1 |
| Esd-Test (HBM) |
2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ
(Q101-001)
|
20 |
0/1 |
| Solding-Widerstand |
260±5℃, 10S, 3times
Vorbehandlung 30℃, 70%RH
|
JEITA ED-4701
300 302
|
20 |
0/1 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time
Vorbehandlung 30℃, 70%RH, 168Hours
|
/ |
20 |
0/1 |
| Urteil-Kriterien |
| Vorwärtsspannung VF |
VF-Maximal-Zunahme < 1="">
|
| Gegenwärtiger RÜCKIR |
Ir-Maximal-Zunahme < IRmax="">
|
| Lichtstärke IV |
IV Zerfall < 40="">
|
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95%
Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden)
|
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Behandlung von Vorkehrungen:
Behandeln Sie die Komponente entlang der Seitenoberfläche, indem Sie Zange oder passende Werkzeuge verwenden
Nicht direkt berühren Sie oder behandeln Sie die Silikonlinsenoberfläche. Sie beschädigt möglicherweise den internen Schaltkreis
Stapeln Sie nicht zusammen zusammengebautes PCBs, das LED enthält. Auswirkung die Silikonlinse verkratzen oder beschädigt möglicherweise den internen Schaltkreis
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
