| Herkunftsort: | Suzhou |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 ISO-9001 ROHS |
| Modellnummer: | 1808 |
| Min Bestellmenge: | 5000pcs |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 TAGE |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | Weiße Farbe SMD LED 1808 | Lichtstrom (lm): | 6-9lm |
|---|---|---|---|
| Cct: | 2700K 3000K 6000K | Garantie (Jahr): | 2 Jahre |
| Energie: | 0.06W | Arbeitszeit (Stunden): | 20000 |
| Farbwiedergabe-Index (Ra): | 80 | nput Spannung (V): | 3V |
| Betriebstemperatur (℃): | -40-85 | Leuchtende Leistungsfähigkeit der Lampe (lm/w): | 140 |
| Hervorheben: | Hohe Helligkeit LED 1808,Niedrige Hitze LED 1808,3000K LED 1808 |
||

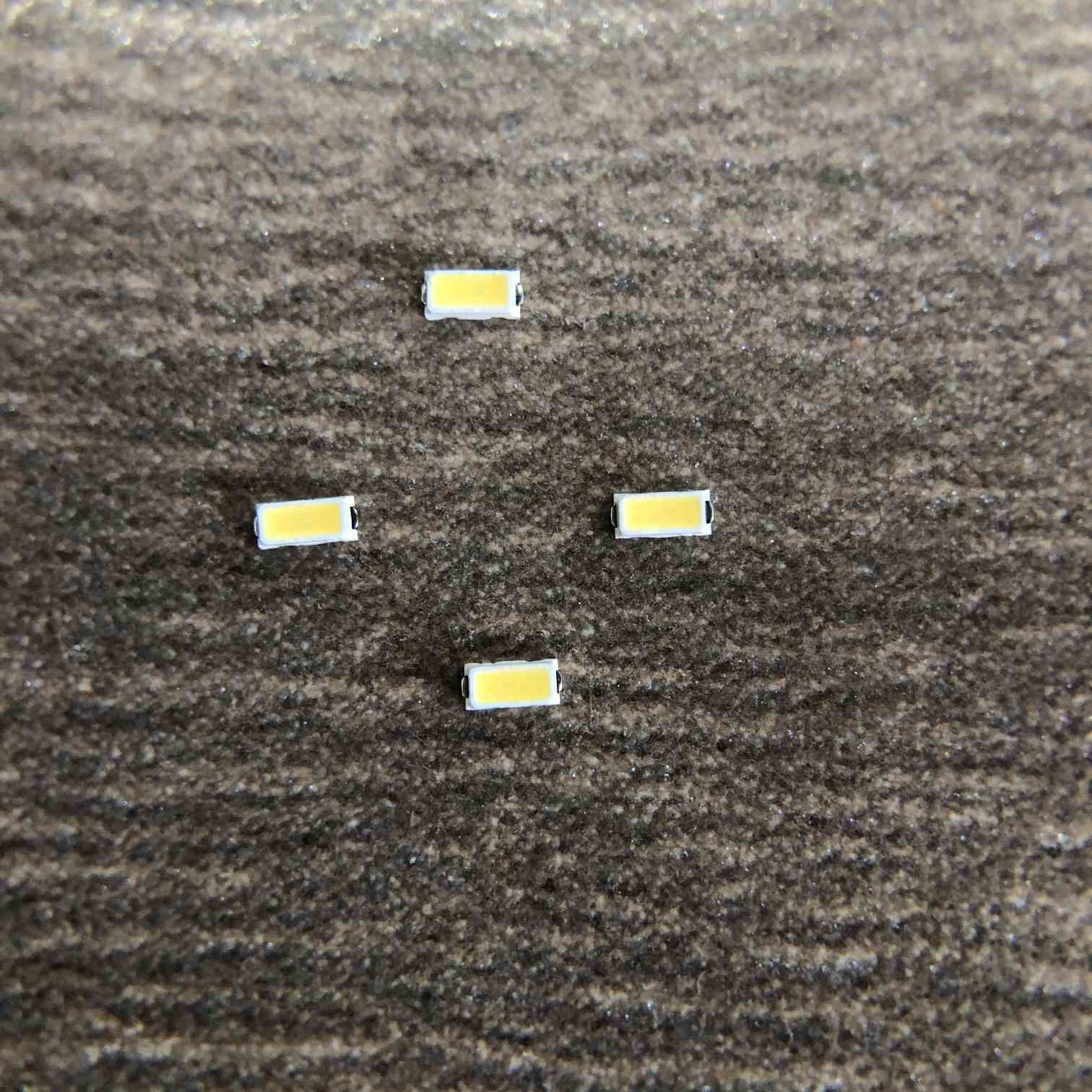

Hohe Helligkeits-beleuchten niedriger Hitze-langes Lebens-Fokus 1808 für geführte Streifen
Lange Nutzungsdauer: unter richtigem Strom und Spannung kann die Nutzungsdauer von LED mehr als 50000 Stunden erreichen.
Hohe Helligkeit, niedrige Hitze, Umweltschutz: LED wird von den ungiftigen Materialien, anders als Leuchtstofflampen gemacht, die Quecksilber enthalten, das Verschmutzung verursacht. Gleichzeitig kann LED auch aufbereitet werden.
1808 ist einer der reifsten LED-Verpackungsartikel in der Automobilindustrie, die völlig für seine kompakte Größe und Zuverlässigkeit überprüft worden ist. Es ist für eine Vielzahl von Verpackenstandards LED besonders passend. 1608 ist in vielen Versionen mit verschiedenen Farb- und Helligkeitsniveaus verfügbar.
Paket-Struktur:
Maximalleistungen 4.Absolute (Ta=25℃)
| Parameter | Symbol | Einheit | |
| Bewertung | |||
| Verlustleistung | PD | 60 | mW |
| Vorwärtsstrom | WENN | 20 | MA |
| Höchstvorwärtsstrom | IFP | 30 | MA |
| Betriebstemperatur | Topr | -30~85 | ℃ |
| Lagertemperatur | Tstg | -30~100 | ℃ |
| Grenzschichttemperatur | Tj | 105 | ℃ |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V |
5.Electrical und optische Eigenschaften (Ta =25℃)
| Parameter | Symbol | Testbedingung | Minute | Art | Maximal | Einheit |
| Vorwärtsspannung | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Lichtstrom | ф | IF=20mA | 6 | - | 9 | LM |
| Farbtemperatur | CCT | IF=20mA | 2500 | - | 6500 | K |
| Rückstrom | VR | VR=7V | 0 | μA | ||
| Farbzerreißender Index | Ra | IF=20mA | 90 | - | ||
| Blickwinkel | 2θ1/2 | IF=20mA | 120 | Grad | ||
elektrooptische 6.Typical Kennlinien (Ta=25℃)
| Parameter | Symbol | Testbedingung | Minute | Art | Maximal | Einheit |
| Vorwärtsspannung | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Lichtstrom | ф | IF=20mA | 6 | - | 9 | LM |
| Farbtemperatur | CCT | IF=20mA | 2500 | - | 6500 | K |
| Rückstrom | VR | VR=7V | 0 | μA | ||
| Farbzerreißender Index | Ra | IF=20mA | 90 | - | ||
| Blickwinkel | 2θ1/2 | IF=20mA | 120 | Grad | ||
Typische elektrooptische Kennlinien (Ta=25℃)
Widerliche Liste
IV Rang:
| Minute | Maximal | Einheit | Bedingung |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
VF-Rang:
| Minute | Maximal | Einheit | Bedingung |
| 2,7 | 2,8 | V | IF=20mA |
| 2,8 | 2,9 | ||
| 2,9 | 3,0 | ||
| 3,0 | 3,1 | ||
| 3,1 | 3,2 |
Zuverlässigkeitsprüfung
| Test-Einzelteil | Testbedingungen | Standard | Menge (PC) |
| Leben-Test | 25℃, 1000Hrs@150mA | / | 20 |
| Hohe Temperatur | 85℃, 1000Hrs@150mA | / | 20 |
| Niedrige Temperatur | -40℃, 1000Hrs@150mA | / | 20 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Niedrige Temperatur-Speicher | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Speicher der hohen Temperatur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Temperatur-Zyklus | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Wärmestoß | -40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins> | MIL-STD-202G | 20 |
| Impuls-Leben-Test | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Esd-Test (HBM) | 2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
20 |
| Lötender Widerstand |
260±5℃, 10S, 3times Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time Vorbehandlung 30℃, 70%RH, 168Hours |
/ | 20 |
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produkt-Prozess:
