| Herkunftsort: | SUZHOU |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 CE ROHS |
| Modellnummer: | 2835 |
| Min Bestellmenge: | 4000PCS |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | Rote Farbe SMD LED 2835 | Anwendung: | Kettensupermärkte, Einkaufszentren |
|---|---|---|---|
| nput Spannung (V): | 50-54V | Energie: | 20MA |
| Lichtstrom (lm): | 15-20lm | Wurde (Nanometer): | 615-620NM |
| Garantie (Jahr): | 2 Jahre | Arbeitszeit (Stunden): | 20000 |
| Betriebstemperatur (℃): | -40-85 | Betrachtungs-Winkel (°):: | 120 |
| Hervorheben: | 2835 geführter Flutlichtchip,54v führte Flutlichtchip,2835 geführtes volles Spektrum des Chips |
||
Anwendungs-Einleitung:
Das flexible helle Band LED nimmt FPC als die VersammlungsLeiterplatte und der Flecken LED für Versammlung an, damit die Stärke des Produktes nur die Stärke einer Münze ist und nicht Raum besetzt; Die allgemeinen Spezifikationen umfassen 18 LED mit einer Länge von 30cm, 24 LED, von 15 LED mit einer Länge von 50cm, 24 LED, von 30 LED, von etc. Es gibt auch 60cm, 80cm, verschiedene Benutzer etc. haben verschiedene Spezifikationen. Es kann nach Belieben geschnitten werden oder nach Belieben verlängert werden, ohne die Lumineszenz zu beeinflussen. Das FPC-Material ist weich und kann verbogen werden, gefaltet worden und verwundet willkürlich. Es kann sich in dreidimensionalen Raum frei bewegen und erweitern, ohne zu brechen. Es ist für unregelmäßige Plätze und Plätze mit schmalem Raum passend. Weil es verbogen werden kann und willkürlich verwundet, ist es für jede mögliche Kombination von verschiedenen Mustern passend, wenn man Dekoration annonciert.

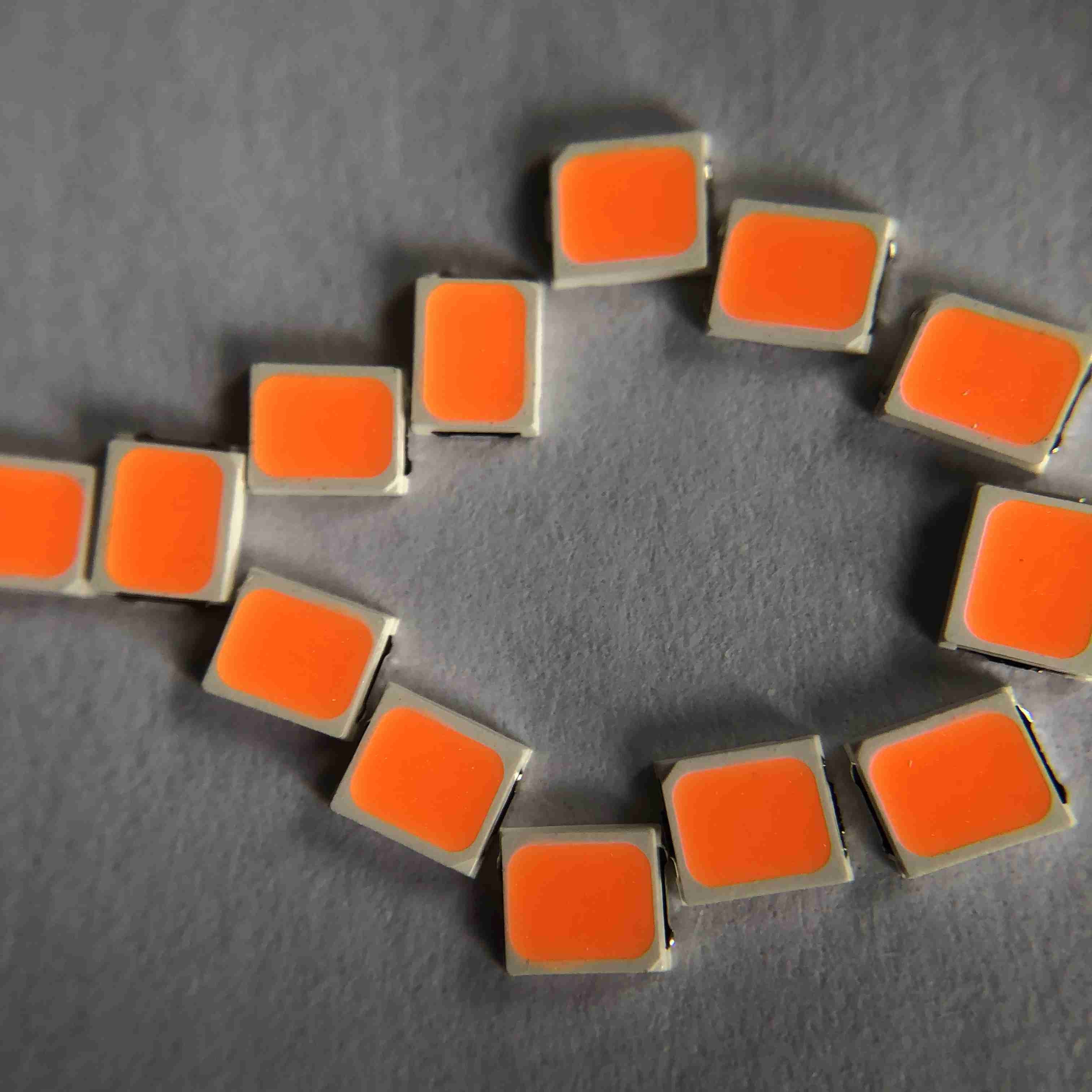

Hohe Helligkeit smd führte 2835 rote grün-blaue 54v für Einkaufszentrum, Zeichenlicht, Kastenbeleuchtungen
Schnelle Details:
| Eingangsspannung (V): | 50-54V |
| Garantie (Jahr): | 2-jährig |
| Art: | Smd führte Chip 2835 |
| Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): | 15-20lm 30-35 lm 130-140LM |
| Lebensdauer (Stunden): | 50000 |
| Arbeitszeit (Stunden): | 20000 |
| Chip Material: | INGAN |
| Ausstrahlen von Farbe: | RGB |
| Energie: | 1w |
| Betrachtungs-Winkel (°): | 120 Grad |
| Farbwiedergabe-Index (Ra): | 80 |
| Verpackende Tasche: | 220*240nm |
| Ursprungsort: | Suzhou, Jiangsu |
| Anwendung: | Hochzeitsstudio, Inneneinrichtung |
| Paket-Art: | Suface-Berg-Paket |
| Vorwärtsstrom: | 20MA |
| Größe: | 2.8*3.5*0.65mm |
| Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:

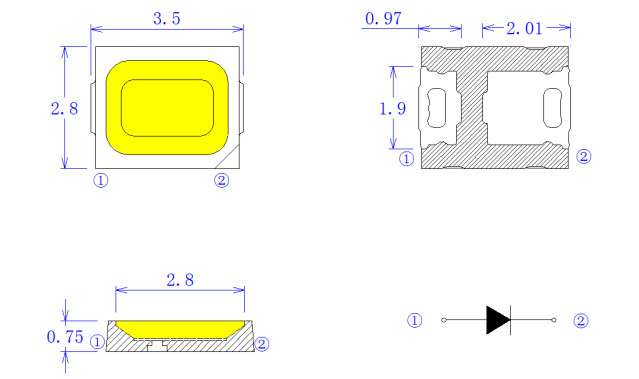

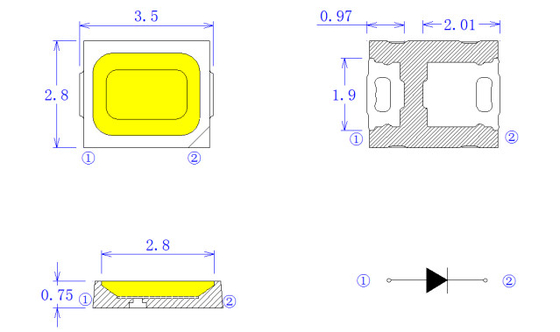

Paket-Struktur:
Absolute Maximalleistungen:
| Einzelteil | Symbol | Absolute Maximalleistungen | Einheit | |
| Vorwärtsstrom | WENN | 150 | MA | |
| Sperrspannung | Vr | 5 | V | |
| Pulsierter Vorwärtsstrom | IFP* | 180 | MA | |
| Verlustleistung | PD | 0,5 | W | |
| Betriebstemperatur | SPITZE | -40~85 | ℃
|
|
| Lagertemperatur | Test | -40~85 | ℃ | |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V | |
| Grenzschichttemperatur | Tj | 120 | ℃ | |
| Thermischer Widerstand LED | Rth-s-j | 28 | ℃/W |
Typische elektrooptische Kennlinien:
LED-Zuverlässigkeitsprüfungs-Liste:
|
Test-Einzelteil |
Testbedingungen |
Standard |
Menge (PC) |
Ac/Re |
|
Leben-Test |
25℃, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Hohe Temperatur |
85℃, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Niedrige Temperatur |
-40℃, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Hohe Feuchtigkeits-Hitze |
85℃, 85% relative Feuchtigkeit, 1000Hours@150mA |
/ |
20 |
0/1 |
|
Niedrige Temperatur-Speicher |
-40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
0/1 |
|
Speicher der hohen Temperatur |
100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
0/1 |
|
Temperatur-Zyklus |
(-40 ' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
0/1 |
|
Wärmestoß |
-40 ' C (15mins) --100 ' C (15mins), ändernde Zeit<5mins> |
MIL-STD-202G |
20 |
0/1 |
|
Impuls-Leben-Test |
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
|
Esd-Test (HBM) |
2000V-,200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
20 |
0/1 |
|
Lötender Widerstand |
260±5℃, 10S, 3mal Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
0/1 |
|
Zerfall der Rückflut-IV |
260±5℃, 10S, 1mal Vorbehandlung 30℃, 70%RH, 168Hours |
/ |
20 |
0/1 |
|
Urteil-Kriterien |
||||
|
Vorwärtsspannung VF |
VF-Maximal-Zunahme <>1.1x |
|||
|
Gegenwärtiger RÜCKIR |
Ir-Maximal-Zunahme < IRmax=""> |
|||
|
Lichtstärke IV |
IV Zerfall < 40=""> |
|||
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) |
||||
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
