| Herkunftsort: | SUZHOU |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | CE LM80 ROHS |
| Modellnummer: | 3030 |
| Min Bestellmenge: | 4000PCS |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | Weiße Farbe SMD LED 3030 | nput Spannung (V): | 36V |
|---|---|---|---|
| CCT: | 2700K 3000K 6000K | Energie: | 1W |
| Lichtstrom (lm): | 170-180lm | Garantie (Jahr): | 2 Jahre |
| Arbeitszeit (Stunden): | 20000 | Farbwiedergabeindex (Ra): | 80 |
| Betriebstemperatur (℃): | -40-85 | Anwendung: | Turnhallenlicht |
| Hervorheben: | 36v führte Chip rgb,3030 führten Chip rgb,führte multi Chip 3030 |
||
Anwendungseinleitung:
Von den High School und von den Colleges zu den allgemeinen und privaten athletischen Mitten, ist richtige Turnhallenbeleuchtung muss. Zu lange haben Turnhallen und andere Sportzentren auf alter, überholter Technologie beruht, um ihre Bereiche zu belichten.
Ähnlich weil Turnhallen und Innensportzentren neigen, hohe Decken zu haben, kann richtige Beleuchtung anfechten. Sie wünschen den Bereich hell sein genug, jeder möglicher Tätigkeit zu leuchten, aber Sie auch möchten nicht unnötigen grellen Glanz addieren oder der umgebenden Temperatur eines Raumes hinzufügen.
LED-Lichter bieten konsequente, natürliche Beleuchtung mit hohen Lumen, die jede Ecke eines Raumes mit sogar erreichen können, stabile Beleuchtung an. Und weil LED nicht viel Hitze abgeben, beim Funktionieren, sie beitragen nicht zur Gesamttemperatur der Turnhalle, Klimaanlagenkosten so senkend.
Hoher Lumen 36V 30MA 180lm 3030 PPT SMD LED CHIP VERWENDETE FÜR TURNHALLEN-LAMPE UND SPORT-LAMPE
Schnelle Details:
| Eingangsspannung (V): | 36V |
| Garantie (Jahr): | 2-jährig |
| Art: | Smd führte Chip 3030 |
| Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): | 180lm |
| Lebensdauer (Stunden): | 50000 |
| Arbeitszeit (Stunden): | 20000 |
| Chip Material: | INGAN |
| Ausstrahlen von Farbe: | Warmes weißes/natürliches White-/COOLweiß |
| Energie: | 1W |
| Betrachtungs-Winkel (°): | 120 Grad |
| Farbwiedergabe-Index (Ra): | 80 |
| Farbtemperatur: | 2700-6500K |
| Ursprungsort: | Suzhou, Jiangsu |
| Anwendung: | Turnhallenlicht |
| Paket-Art: | Suface-Berg-Paket |
| Vorwärtsstrom: | 30MA |
| Größe: | 3.0*3.0*0.7mm |
| Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:

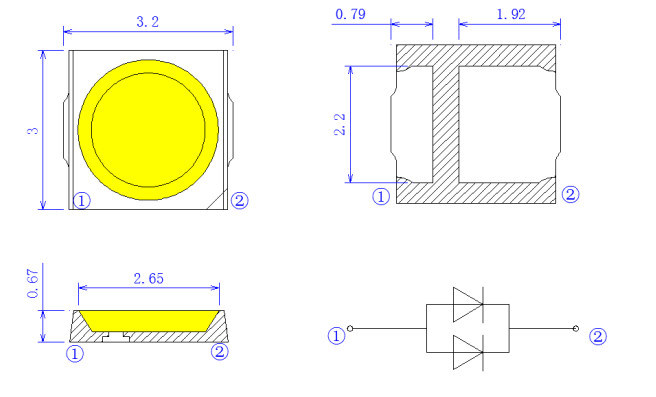

Paket-Struktur:
Absolute Maximalleistungen:
| Einzelteil | Symbol | Absolute Maximalleistungen | Einheit |
| Vorwärtsstrom | WENN | 30 | MA |
| Sperrspannung | Vr | 5 | V |
| Pulsierter Vorwärtsstrom | IFP* | 30 | MA |
| Verlustleistung | PD | 0,5 | W |
| Betriebstemperatur | SPITZE | -40~85 | ℃ |
| Lagertemperatur | Test | -40~85 | ℃ |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V |
| Grenzschichttemperatur | Tj | 120 | ℃ |
| Thermischer Widerstand LED | Rth-s-j | 33 | ℃/W |
LED-Zuverlässigkeitsprüfungs-Liste:
| Test-Einzelteil | Testbedingungen | Standard | Menge (PC) | Ac/Re |
| Leben-Test | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Hohe Temperatur | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Niedrige Temperatur | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Niedrige Temperatur-Speicher | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Speicher der hohen Temperatur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatur-Zyklus | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Wärmestoß | -40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Impuls-Leben-Test
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Esd-Test (HBM) | 2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
20 | 0/1 |
| Lötender Widerstand |
260±5℃, 10S, 3times Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time Vorbehandlung 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Urteil-Kriterien | ||||
| Vorwärtsspannung VF | VF-Maximal-Zunahme < 1=""> | |||
| Gegenwärtiger RÜCKIR | Ir-Maximal-Zunahme < IRmax=""> | |||
| Lichtstärke IV | IV Zerfall < 40=""> | |||
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) |
||||
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produktprozeß:
