| Herkunftsort: | SUZHOU |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 CE ROHS |
| Modellnummer: | 3030 |
| Min Bestellmenge: | 4000PCS |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | Weiße Farbe SMD LED 3030 | Anwendung: | Anstrahlen |
|---|---|---|---|
| Lichtstrom (lm): | 150-160LM | nput Spannung (V): | 18V |
| Energie: | 1W | Farbwiedergabe-Index (Ra): | 80 |
| CCT: | 2700-6500K | Garantie (Jahr): | 2 Jahre |
| Arbeitszeit (Stunden): | 20000 | Betriebstemperatur (℃): | -40-85 |
| Hervorheben: | 18v smd 3030 geführter Chip,Anstrahlen smd 3030 geführten Chips,3030 führten helle Chips |
||
Anwendungs-Einleitung:

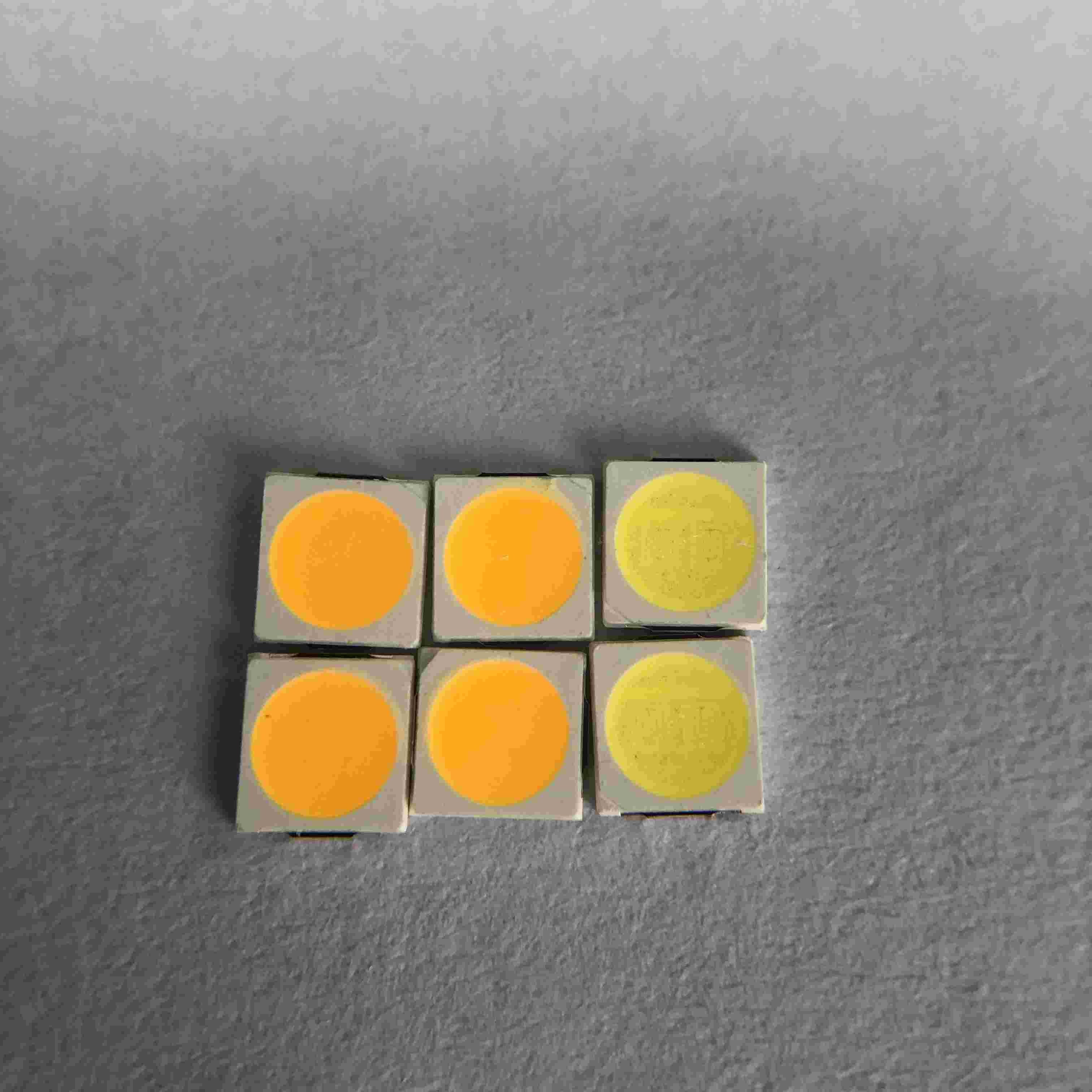

Chip 3030 18v 60ma SMD LED für das Anstrahlen
Schnelle Details:
| Eingangsspannung (V): | 18V |
| Garantie (Jahr): | 2-jährig |
| Art: | Smd führte Chip 3030 |
| Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): | 160LM |
| Lebensdauer (Stunden): | 50000 |
| Arbeitszeit (Stunden): | 20000 |
| Chip Material: | INGAN |
| Ausstrahlen von Farbe: | Warmes weißes/natürliches White-/COOLweiß |
| Energie: | 1W |
| Betrachtungs-Winkel (°): | 120 Grad |
| Farbwiedergabe-Index (Ra): | 80 |
| Farbtemperatur: | 2700-6500K |
| Ursprungsort: | Suzhou, Jiangsu |
| Anwendung: | Anstrahlen |
| Paket-Art: | Suface-Berg-Paket |
| Vorwärtsstrom: | 60MA |
| Größe: | 3.0*3.0*0.6mm |
| Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:
Paket-Struktur:
Absolute Maximalleistungen
| Einzelteil | Symbol | Maximum | Einheit |
| Verlustleistung | PD | 1 | W |
| Dauergleichstrom | IFmax | 60 | MA |
| Spitze vorwärts gegenwärtig (Impulsbreite 1/10 des Arbeitszyklus 10ms) | IFP | 80 | MA |
| Sperrspannung | VR | 5 | V |
| Elektrostatische Entladung (HBM) | ESD | 2000 | V |
| Betriebstemperaturbereich | Topr | -40 bis +85 | ℃ |
| Lagertemperaturbereich | Tstg | -40 bis +85 | ℃ |
| Geführte yunction Temperatur | Tj | 125 | ℃ |
Optische/elektrische Kennzeichnung:
| CCT | SCHRITTE | x | y | a | b | θ |
| ERP F6500 | 1 | 0,313 | 0,337 | 0,00223 | 0,00095 | 58,383 |
| ERP F5000 | 1 | 0,346 | 0,359 | 0,00274 | 0,00118 | 59,617 |
| ERP F4000 | 1 | 0,38 | 0,38 | 0,00313 | 0,00134 | 54 |
| ERP F3000 | 1 | 0,44 | 0,403 | 0,00278 | 0,00136 | 53,167 |
| ERP P2700 | 1 | 0,463 | 0,42 | 0,00258 | 0,00137 | 57,283 |
| CCT | SCHRITTE | CX | CY | a | b | Theta |
| 2700K | 1 | 0,4578 | 0,4101 | 0,0027 | 0,0014 | 53,7 |
| 3000K | 1 | 0,4338 | 0,403 | 0,00278 | 0,00136 | 53,22 |
| 3500K | 1 | 0,4073 | 0,3917 | 0,00309 | 0,00138 | 54 |
| 4000K | 1 | 0,3818 | 0,3797 | 0,00313 | 0,00134 | 53,72 |
| 5000K | 1 | 0,3447 | 0,3553 | 0,00274 | 0,00118 | 59,62 |
| 5700K | 1 | 0,3287 | 0,3417 | 0,00249 | 0,00107 | 59,09 |
| 6500K | 1 | 0,3123 | 0,3282 | 0,00223 | 0,00095 | 58,57 |
Typische elektrooptische Kennlinien:
LED-Zuverlässigkeitsprüfungs-Liste
| Nein. | Einzelteil | Testbedingungen |
Test hr/cycle/time |
Probe Q'ty |
Ac∕Re | |
| 1 | Lötmittel-Hitze | Temperatur: 260℃±5℃; sek 5±1 | 2mal | 30 PC | 0∕1 | |
| 2 | Lötmittelfertigkeitstest ※ | Temperatur: 235℃±5℃; sek 3±1 | 1mal | 5 PC | 0∕1 | |
| 3 | Temperatur-Zyklus |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 Zyklen | 20 PC | 0∕1 | |
| 4 | Wärmestoß |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 Zyklen | 20 PC | 0∕1 | |
| 5 | Speicher der hohen Temperatur | Temperatur: 100℃ | 1000 Stunden | 20 PC | 0∕1 | |
| 6 | Niedrige Temperatur-Speicher | Temperatur: - 40℃ | 1000 Stunden | 20 PC | 0∕1 | |
| 7 | DC-Lebensdauer | WENN =IFmax | 1000 Stunden | 20 PC | 0∕1 | |
| 8 |
Hohe Temperatur Hohe Feuchtigkeit |
85℃∕85%R.H. | 1000 Stunden | 20 PC | 0∕1 | |
| 9 | Schlagprobe |
100~2000Hz; 98.1m/s2 X, Y, z-Richtung |
2 Stunden | 20 PC | 0∕1 | |
| 10 | Fallprüfung | Gesetzte an Palette; Höhe: 75cm | 3mal | 20 PC | 0∕1 | |
| Urteil-Kriterien | ||||||
| Vorwärtsspannung VF | VF-Maximal-Zunahme < 1=""> | |||||
| Gegenwärtiger RÜCKIR | Ir-Maximal-Zunahme < I="">Rmax | |||||
| Lichtstärke IV | IV Zerfall < 40=""> | |||||
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) |
||||||
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Behandlung von Vorkehrungen:
Behandeln Sie die Komponente entlang der Seitenoberfläche, indem Sie Zange oder passende Werkzeuge verwenden
Nicht direkt berühren Sie oder behandeln Sie die Silikonlinsenoberfläche. Sie beschädigt möglicherweise den internen Schaltkreis
Stapeln Sie nicht zusammen zusammengebautes PCBs, das LED enthält. Auswirkung die Silikonlinse verkratzen oder beschädigt möglicherweise den internen Schaltkreis
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
