Anwendungs-Einleitung:
Projektionslampe ist eine Lampe, deren Beleuchtung auf der gekennzeichneten belichteten Oberfläche höher als die der umgebenden Umwelt ist. Alias Scheinwerfer. Normalerweise kann er in jede mögliche Richtung zielen und hat eine Struktur, die nicht durch klimatische Verhältnisse beeinflußt wird. Er wird hauptsächlich für Operationsstandorte des großen Gebiets, Bergwerke, Baugestaltungen, Stadien, Überführungen, Monumente, Parks, Blumenbeete, etc. verwendet. Deshalb können fast alle Beleuchtungslampen des großen Gebiets, die draußen benutzt werden, als Projektionslampen angesehen werden. Der Winkel des abgehenden Strahls der Projektionslampe ist breit und schmal, mit einer Veränderungsstrecke 0 ° | ° 180, unter dem der Strahl besonders schmal ist, wird den Scheinwerfer genannt.

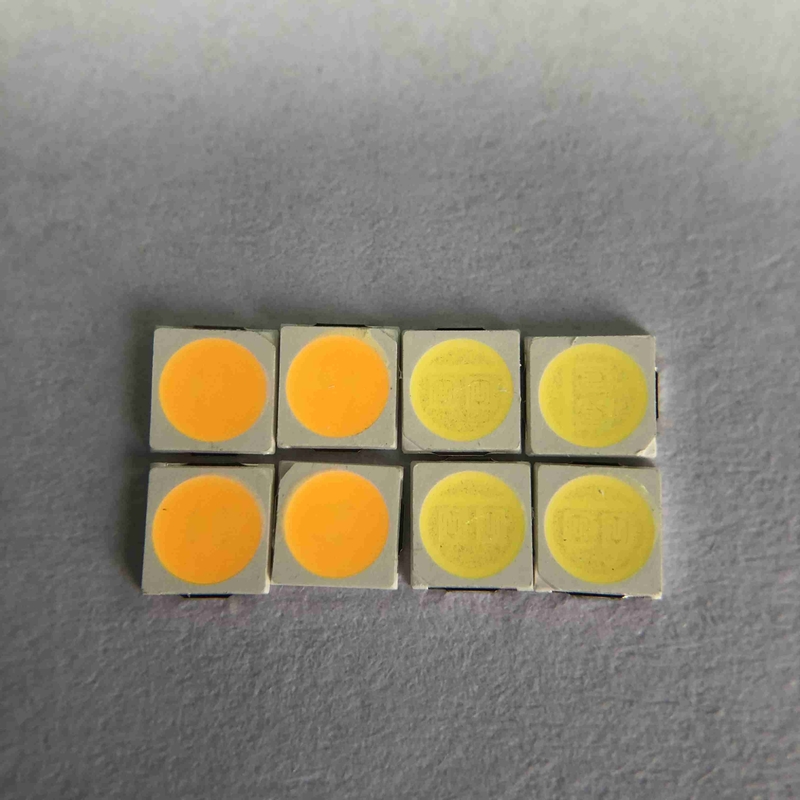

3030 hoher Lumen 6V 150MA LED CHIP für Straßenlaterne helles Tunnellicht-Flutlicht gewinnend
Schnelle Details:
| Eingangsspannung (V): |
6V |
| Garantie (Jahr): |
2-jährig |
| Art: |
Smd führte Chip 3030 |
| Beleuchten des Lösungsservices: |
Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): |
155-165LM |
| Lebensdauer (Stunden): |
50000 |
| Arbeitszeit (Stunden): |
20000 |
| Chip Material: |
INGAN |
| Ausstrahlen von Farbe: |
Warmes weißes/natürliches White-/COOLweiß |
| Energie: |
1W |
| Betrachtungs-Winkel (°): |
120 Grad |
| Farbwiedergabe-Index (Ra): |
80 |
| Farbtemperatur: |
2700-6500K |
| Ursprungsort: |
Suzhou, Jiangsu |
| Anwendung: |
Straßenlaterne |
| Paket-Art: |
Suface-Berg-Paket |
| Vorwärtsstrom: |
150MA |
| Größe: |
3.0*3.0*0.6mm |
| Verpackung: |
4000 PC/Rolle |
Produktbeschreibung:
Paket-Struktur:
Absolute Maximalleistungen:
| Einzelteil |
Symbol |
Absolute Maximalleistungen |
Einheit |
| Vorwärtsstrom |
WENN |
150 |
MA |
| Sperrspannung |
Vr |
5 |
V |
| Pulsierter Vorwärtsstrom |
IFP* |
180 |
MA |
| Verlustleistung |
PD |
1,0 |
W |
| Betriebstemperatur |
SPITZE |
-40~85 |
℃ |
| Lagertemperatur |
Test |
-40~85 |
℃ |
| Elektrostatische Entladung |
ESD |
2000 (HBM) |
V |
| Grenzschichttemperatur |
Tj |
120 |
℃ |
| Thermischer Widerstand LED |
Rth-s-j |
33 |
℃/W |
Typische elektrooptische Kennlinien:
LED-Zuverlässigkeitsprüfungs-Liste:
| Test-Einzelteil |
Testbedingungen |
Standard |
Menge (PC) |
Ac/Re |
| Leben-Test |
25℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Hohe Temperatur |
85℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Niedrige Temperatur |
-40℃, 1000Hrs@150mA |
/ |
20 |
0/1 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH,
1000Hrs@150mA
|
/ |
20 |
0/1 |
| Niedrige Temperatur-Speicher |
-40℃, 1000Hours |
JEITA ED-4701
200 202
|
20 |
0/1 |
| Speicher der hohen Temperatur |
100℃, 1000Hours |
JEITA ED-4701
200 201
|
20 |
0/1 |
| Temperatur-Zyklus |
(- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701
100 105
|
20 |
0/1 |
| Wärmestoß |
-40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins>
| MIL-STD-202G |
20 |
0/1 |
|
Impuls-Leben-Test
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
| Esd-Test (HBM) |
2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ
(Q101-001)
|
20 |
0/1 |
| Lötender Widerstand |
260±5℃, 10S, 3times
Vorbehandlung 30℃, 70%RH
|
JEITA ED-4701
300 302
|
20 |
0/1 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time
Vorbehandlung 30℃, 70%RH, 168Hours
|
/ |
20 |
0/1 |
| Urteil-Kriterien |
| Vorwärtsspannung VF |
VF-Maximal-Zunahme < 1="">
|
| Gegenwärtiger RÜCKIR |
Ir-Maximal-Zunahme < IRmax="">
|
| Lichtstärke IV |
IV Zerfall < 40="">
|
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95%
Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden)
|
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
