Herkunftsort: | SUZHOU |
---|---|
Markenname: | PHOENIX |
Zertifizierung: | LM80 CE ROHS |
Modellnummer: | 2835 |
Min Bestellmenge: | 4000PCS |
Preis: | Negotiation |
Verpackung Informationen: | 4000PCS /ROLL |
Lieferzeit: | 7-10 Tage |
Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
Name: | Grüne Farbe SMD LED 2835 | Anwendung: | Logo, Zeichen, Leuchtkästen, Ausstellungslicht |
---|---|---|---|
nput Spannung (V): | 18V | Lichtstrom (lm): | 29lm-32lm |
Energie: | 30MA | Wurde (Nanometer): | 445-455nm |
Garantie (Jahr): | 2 Jahre | Arbeitszeit (Stunden): | 20000 |
Betriebstemperatur (℃): | -40-85 | Betrachtungs-Winkel (°):: | 120 |
Farbwiedergabe-Index (Ra):: | 70 80 | Material:: | Kupferner Base+gold-Draht |
Markieren: | Chip 30ma RGB LED,Chip 18v RGB LED,Rotes 18v führte Chip |
Anwendungs-Einleitung:
1. Der LED-Leuchtkasten nimmt ultradünnen Entwurf an;
2. Unter Verwendung der hochwertigen LED-Lichtquelle ist der Lampenkasten langfristige, zuverlässige und dauerhafte, lange Nutzungsdauer und extrem - niedrige Instandhaltungskosten;
3. Variierter Entwurf, flexibler blinkender Modus, mehr Werbewirkung;
4. Niederspannung DC-Stromversorgung, Energieeinsparung, Sicherheit, Aluminiumlegierungsrahmen, Sicherheit und Umweltschutz.

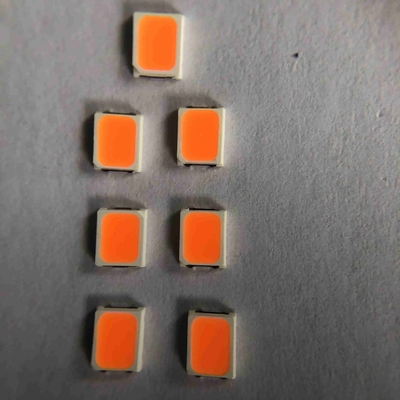

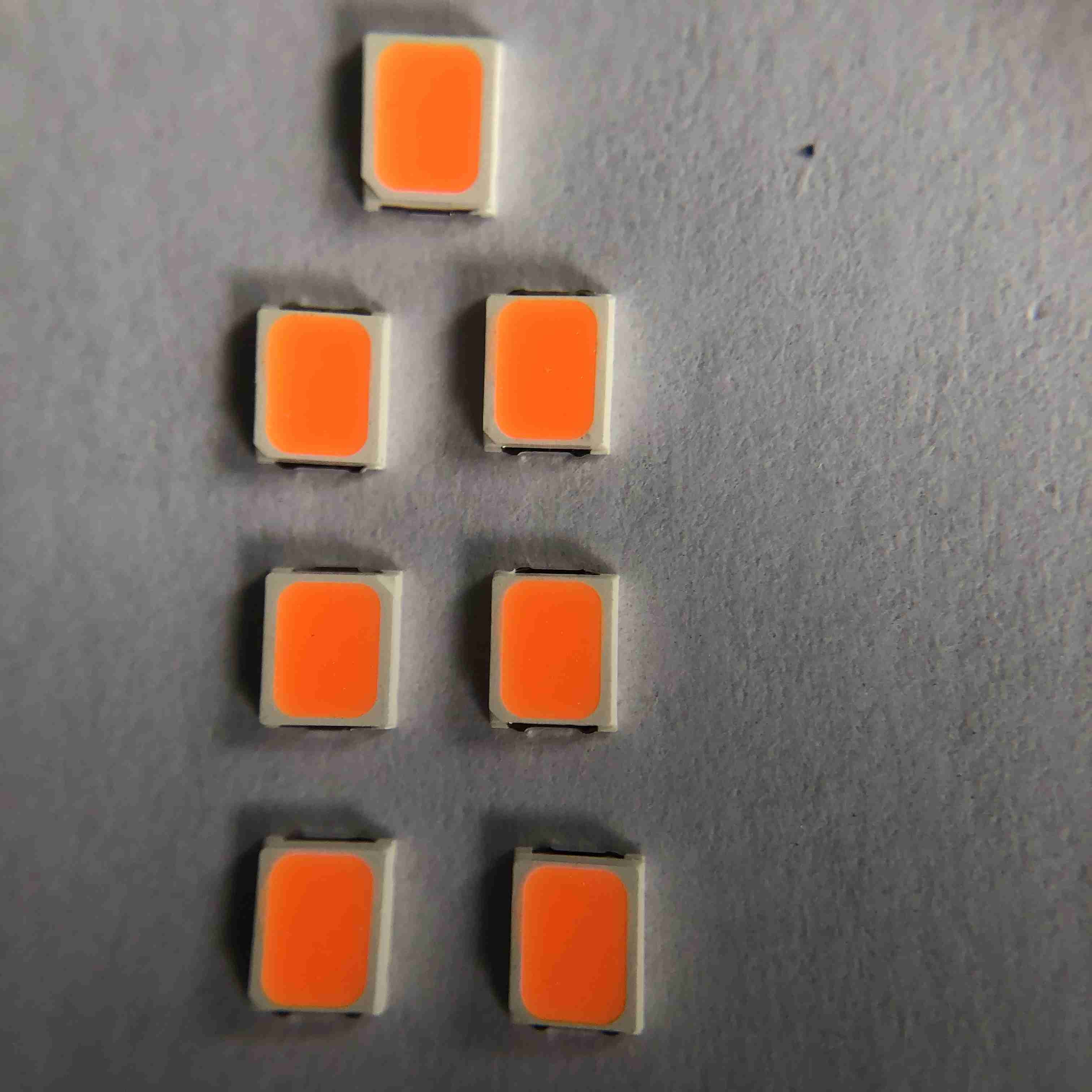

smd 18v 30ma führte den Chip rgb, der für Ausstellungslicht-Zeichenlicht rot ist
Schnelle Details:
Eingangsspannung (V): | 18-20V |
Garantie (Jahr): | 2-jährig |
Art: | Smd führte Chip 2835 |
Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
Leuchtende Wirksamkeit (lm/w): | 29-32lm |
Lebensdauer (Stunden): | 50000 |
Arbeitszeit (Stunden): | 20000 |
Chip Material: | INGAN |
Ausstrahlen von Farbe: | Rotes grün-blaues |
Energie: | 0.2W |
Betrachtungs-Winkel (°): | 120 Grad |
Farbwiedergabe-Index (Ra): | 80 |
Verpackende Tasche: | 220*240nm |
Ursprungsort: | Suzhou, Jiangsu |
Anwendung: | Ausstellung, Zeichenlichter |
Paket-Art: | Suface-Berg-Paket |
Vorwärtsstrom: | 30MA |
Größe: | 2.8*3.5*0.65mm |
Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:
Entwurfs-Maß:
Absolute Maximalleistungen:
Einzelteil | Symbol | Maximum | Einheit |
Verlustleistung | PD | 1 | W |
Dauergleichstrom | IFmax | 60 | MA |
Spitze vorwärts gegenwärtig (Impulsbreite 1/10 des Arbeitszyklus 10ms) | IFP | 80 | MA |
Sperrspannung | VR | 5 | V |
Elektrostatische Entladung (HBM) | ESD | 2000 | V |
Betriebstemperaturbereich | Topr | -40 bis +85 | ℃ |
Lagertemperaturbereich | Tstg | -40 bis +85 | ℃ |
Geführte yunction Temperatur | Tj | 125 | ℃ |
Elektrische/optische Eigenschaften:
Einzelteil | Symbol | Bedingung | Farbe | Minute | Art | Maximal | Einheit |
Vorwärtsspannung |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
G | 17,5 | 18,5 | 19 | V | |||
B | 17,5 | 18,5 | 19 | V | |||
Betrachtungs-Winkel | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Grad |
Lichtstärke |
IV |
Ich IF=60mA
|
R | - | LM | ||
G | - | LM | |||||
B | - | LM | |||||
Wellenlänge |
WURDE |
IF=60mA | R | 615 | - | 620 | Nanometer |
G | 515 | - | 520 | Nanometer | |||
B | 452 | - | 457,5 | Nanometer | |||
Rückstrom | Ir | Vr=7V | R/G/B | 0 | 1 | MA | |
Thermischer Widerstand | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Typische elektrooptische Kennlinien:
Zuverlässigkeitsprüfungs-Einzelteile und Zustände:
Nein. | Einzelteil | Testbedingungen |
Test hr/cycle/time |
Probe Q'ty |
Ac∕Re | |
1 | Lötmittel-Hitze | Temperatur: 260℃±5℃; sek 5±1 | 2mal | 30 PC | 0∕1 | |
2 | Lötmittelfertigkeitstest ※ | Temperatur: 235℃±5℃; sek 3±1 | 1mal | 5 PC | 0∕1 | |
3 | Temperatur-Zyklus |
H: +100℃ 30min. ∫5min. L: - 40℃ 30min. |
100 Zyklen | 20 PC | 0∕1 | |
4 | Wärmestoß |
H: +100℃ 5min. ∫ L: - 40℃ 5min. |
50 Zyklen | 20 PC | 0∕1 | |
5 | Speicher der hohen Temperatur | Temperatur: 100℃ | 1000 Stunden | 20 PC | 0∕1 | |
6 | Niedrige Temperatur-Speicher | Temperatur: - 40℃ | 1000 Stunden | 20 PC | 0∕1 | |
7 | DC-Lebensdauer | WENN =IFmax | 1000 Stunden | 20 PC | 0∕1 | |
8 |
Hohe Temperatur Hohe Feuchtigkeit |
85℃∕85%R.H. | 1000 Stunden | 20 PC | 0∕1 | |
9 | Schlagprobe |
100~2000Hz; 98.1m/s2 X, Y, z-Richtung |
2 Stunden | 20 PC | 0∕1 | |
10 | Fallprüfung | Gesetzte an Palette; Höhe: 75cm | 3mal | 20 PC | 0∕1 | |
Urteil-Kriterien | ||||||
Vorwärtsspannung VF | VF-Maximal-Zunahme < 1=""> | |||||
Gegenwärtiger RÜCKIR | Ir-Maximal-Zunahme < I="">Rmax | |||||
Lichtstärke IV | IV Zerfall < 40=""> | |||||
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) |
Verpacken und Versandanweisung:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
