Herkunftsort: | SUZHOU |
---|---|
Markenname: | PHOENIX |
Zertifizierung: | LM80 CE ROHS |
Modellnummer: | 3030 |
Min Bestellmenge: | 4000PCS |
Preis: | Negotiation |
Verpackung Informationen: | 4000PCS /ROLL |
Lieferzeit: | 7-10 Tage |
Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |

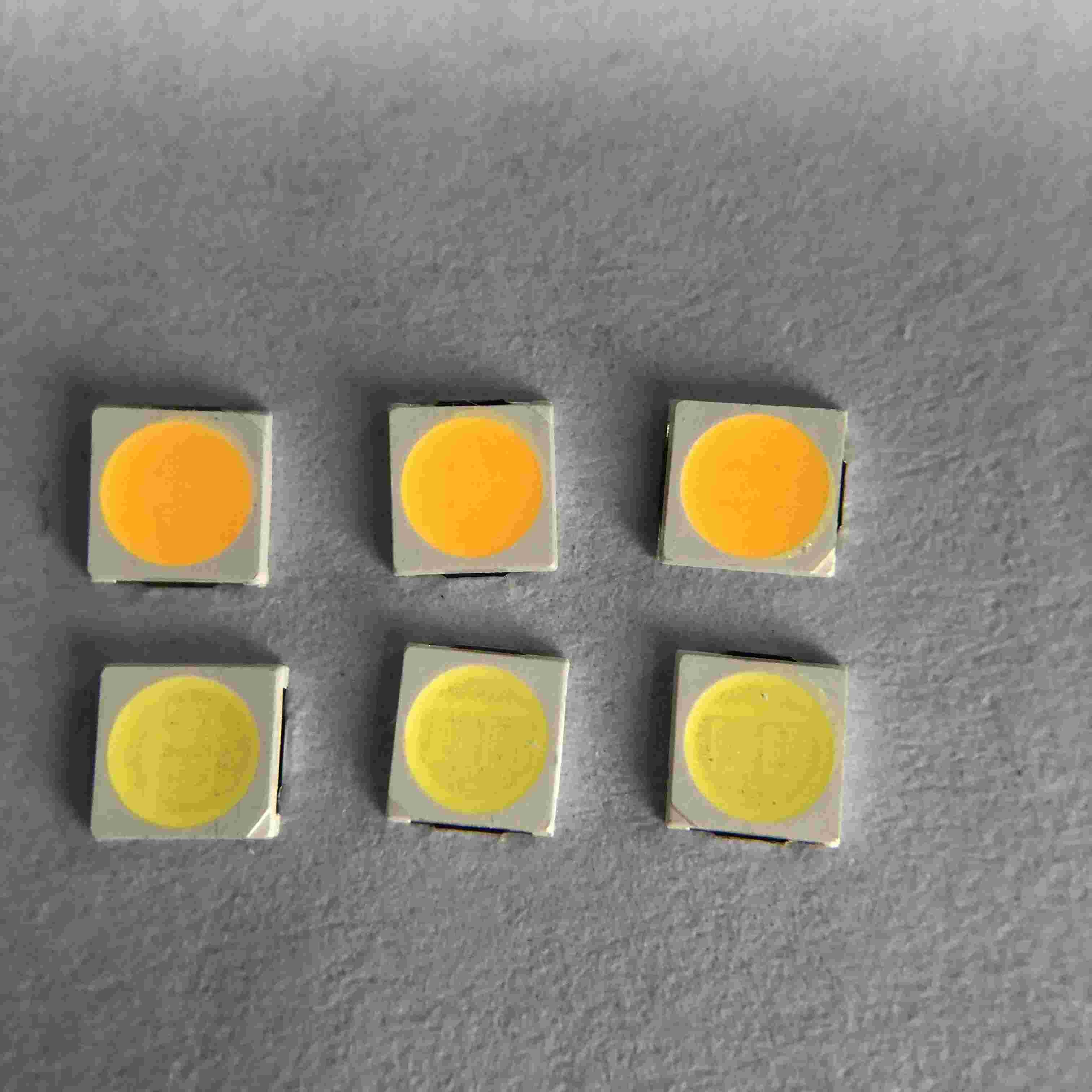

Name: | Weiße Farbe SMD LED 3030 | Anwendung: | Hintergrundbeleuchtung |
---|---|---|---|
Lichtstrom (lm): | 170-180lm | nput Spannung (V): | 3V |
Energie: | 1.5W | Farbwiedergabeindex (Ra): | 80 |
CCT: | 10000-30000k | Garantie (Jahr): | 2 Jahre |
Arbeitszeit (Stunden): | 20000 | Betriebstemperatur (℃): | -40-85 |
Markieren: | 10000k führte Chip 3030,SMD führte Chip 3030,führte hohes Lumen 3030 Chip |
Anwendungs-Einleitung:
Der Flüssigkristall von LCD-Fernsehen selbst strahlt nicht Licht aus. Er gehört HintergrundbeleuchtungsSichtanzeigegerät. Es gibt eine Hintergrundbeleuchtung hinter dem LCD-Bildschirm. Das LCD-Fernsehen stellt das Bild wieder her, indem es gleichmäßig kleine LCD-Partikel auf dem Schirm vereinbart und „blockiert“ und „“ das Licht einschaltet, das durch die Hintergrundbeleuchtung ausgestrahlt wird. Es kann gefunden werden, dass, solange der LCD an angetrieben wird, die Hintergrundbeleuchtung arbeitet. Selbst wenn alle Bildschirmdarstellung schwarzes Bild ist, arbeitet die Hintergrundbeleuchtung auch, d.h. ist die Hintergrundbeleuchtung von LCD-Fernsehen immer leuchtend.
Chip 3030 EMC 3V 6V ultra helles 170-180lm SMD LED für beleuchtende Spitzenanwendung
Schnelle Details:
Eingangsspannung (V): | 3V/6V |
Garantie (Jahr): | 2-jährig |
Art: | Smd führte Chip 3030 |
Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
Leuchtende Wirksamkeit (lm/w): | 180LM |
Lebensdauer (Stunden): | 50000 |
Arbeitszeit (Stunden): | 20000 |
Chip Material: | INGAN |
Ausstrahlen von Farbe: | Warmes weißes/natürliches White-/COOLweiß |
Energie: | 1W |
Betrachtungs-Winkel (°): | 120 Grad |
Farbwiedergabe-Index (Ra): | 80 |
Farbtemperatur: | 10000-30000k |
Ursprungsort: | Suzhou, Jiangsu |
Anwendung: | Straßenlaterne |
Paket-Art: | Suface-Berg-Paket |
Vorwärtsstrom: | 300MA /150MA |
Größe: | 3.0*3.0*0.6mm |
Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:
Paket-Struktur:
Absolute Maximalleistungen:
Einzelteil | Symbol | Absolute Maximalleistungen | Einheit |
Vorwärtsstrom | WENN | 500 | MA |
Sperrspannung | Vr | 5 | V |
Pulsierter Vorwärtsstrom | IFP* | 600 | MA |
Verlustleistung | PD | 1,5 | W |
Betriebstemperatur | SPITZE | -40~85 | ℃ |
Lagertemperatur | Test | -40~85 | ℃ |
Elektrostatische Entladung | ESD | 2000 (HBM) | V |
Grenzschichttemperatur | Tj | 120 | ℃ |
Thermischer Widerstand LED | Rth-s-j | 30 | ℃/W |
Behälter-Struktur:
Typische elektrooptische Kennlinien:
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
