| Herkunftsort: | SUZHOU |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 CE ROHS |
| Modellnummer: | 3030 |
| Min Bestellmenge: | 4000PCS |
| Preis: | negotiable |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | Weiße Farbe SMD LED 3030 | Anwendung: | Hintergrundbeleuchtung |
|---|---|---|---|
| nput Spannung (V): | 6V | Energie: | 2W |
| Farbwiedergabeindex (Ra): | 80 | CCT: | 10000-30000k |
| Lichtstrom (lm): | 170-180lm | Garantie (Jahr): | 2 Jahre |
| Arbeitszeit (Stunden): | 20000 | Betriebstemperatur (℃): | -40-85 |
| Hervorheben: | Chip EMC 3030 LED,Chip 2w 3030 LED,führte multi Chip 2w |
||
Anwendungs-Einleitung:
In der elektronischen Industrie ist Hintergrundbeleuchtung eine Form der Beleuchtung, die in LCD-Anzeige häufig benutzt ist. Der Unterschied zwischen Hintergrundbeleuchtung und vorderem Licht ist, dass die Hintergrundbeleuchtung von der Seite oder zurück glänzt, während der vordere helle Glanz von der Front, wie der Name vorschlägt. Sie sind gewohnt, die Beleuchtung in der Restlichtquellumwelt und die Helligkeit auf Computer Monitoren und LCD-Bildschirmen zu erhöhen, um Licht auf eine ähnliche Art zu CRT-Anzeigen zu produzieren.

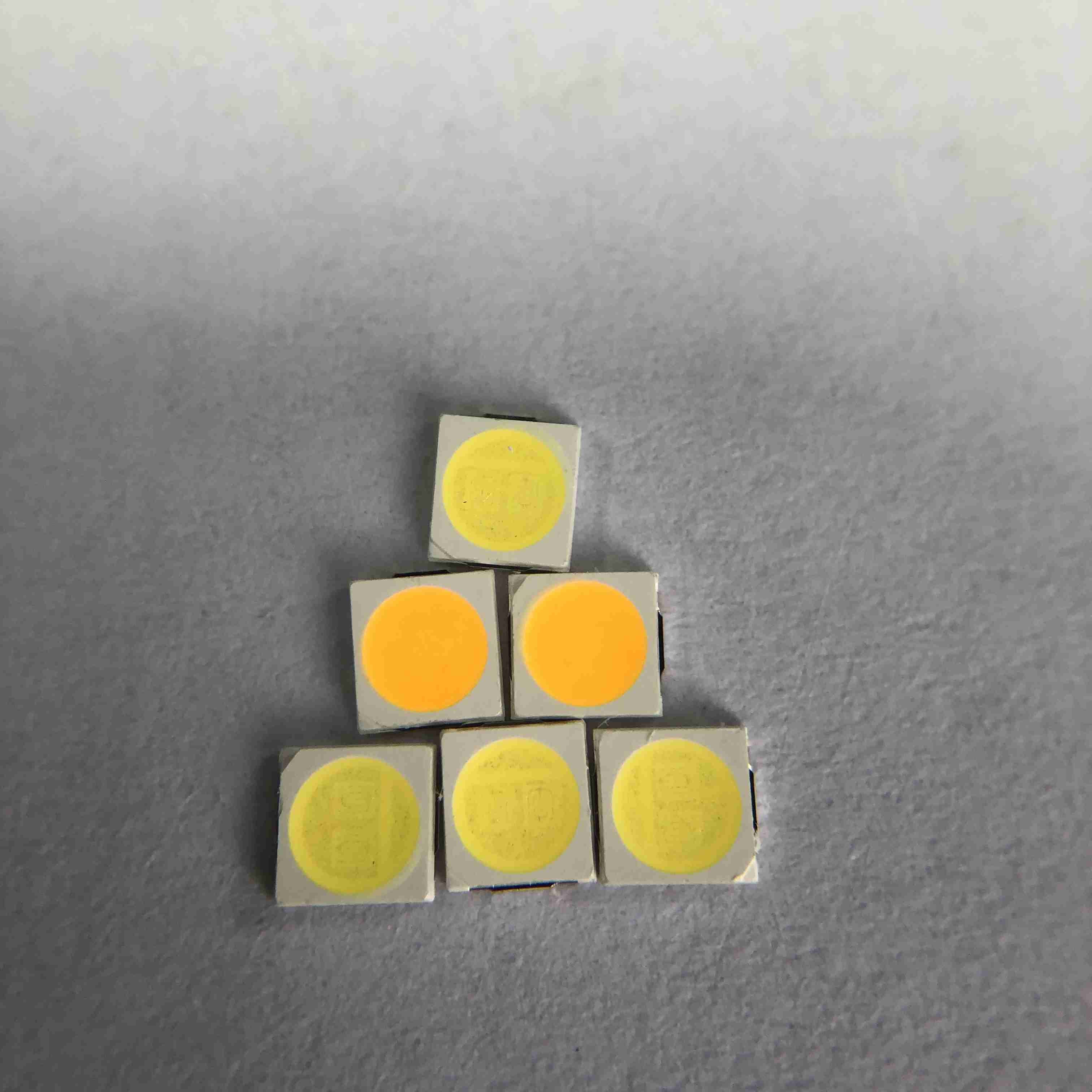

Chip 3030 EMC 3V 6V ultra helles 170-180lm SMD LED für beleuchtende Spitzenanwendung
Schnelle Details:
| Eingangsspannung (V): | 6V |
| Garantie (Jahr): | 2-jährig |
| Art: | Smd führte Chip 3030 |
| Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): | 180LM |
| Lebensdauer (Stunden): | 50000 |
| Arbeitszeit (Stunden): | 20000 |
| Chip Material: | INGAN |
| Ausstrahlen von Farbe: | Warmes weißes/natürliches White-/COOLweiß |
| Energie: | 2W |
| Betrachtungs-Winkel (°): | 120 Grad |
| Farbwiedergabe-Index (Ra): | 80 |
| Farbtemperatur: | 5700K 6500K |
| Ursprungsort: | Suzhou, Jiangsu |
| Anwendung: | Hintergrundbeleuchtung |
| Paket-Art: | Suface-Berg-Paket |
| Vorwärtsstrom: | 350MA |
| Größe: | 3.0*3.0*0.6mm |
| Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:
Paket-Struktur:
Absolute Maximalleistungen:
| Einzelteil | Symbol | Absolute Maximalleistungen | Einheit |
| Vorwärtsstrom | WENN | 350 | MA |
| Sperrspannung | Vr | 8 | V |
| Pulsierter Vorwärtsstrom | IFP* | 600 | MA |
| Verlustleistung | PD | 1,5 | W |
| Betriebstemperatur | SPITZE | -40~85 | ℃ |
| Lagertemperatur | Test | -40~85 | ℃ |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V |
| Grenzschichttemperatur | Tj | 120 | ℃ |
| Thermischer Widerstand LED | Rth-s-j | 30 | ℃/W |
Behälter-Struktur:
Typische elektrooptische Kennlinien:
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
