| Herkunftsort: | Suzhou |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 ISO-9001 ROHS |
| Modellnummer: | 1808 |
| Min Bestellmenge: | 5000pcs |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 TAGE |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | Weiße Farbe SMD LED 1808 | Cct: | 2700K 3000K 6000K |
|---|---|---|---|
| nput Spannung (V): | 3v | Lichtstrom (lm): | 6-9lm |
| Garantie (Jahr): | 2 Jahre | Energie: | 0.06W |
| Arbeitszeit (Stunden): | 20000 | Farbwiedergabe-Index (Ra): | 80 |
| Betriebstemperatur (℃): | -40-85 | Leuchtende Leistungsfähigkeit der Lampe (lm/w): | 140 |
| Hervorheben: | 2700K LED 1808,Kleine Haushaltsgeräte LED 1808,SMD verpacken LED 1808 |
||

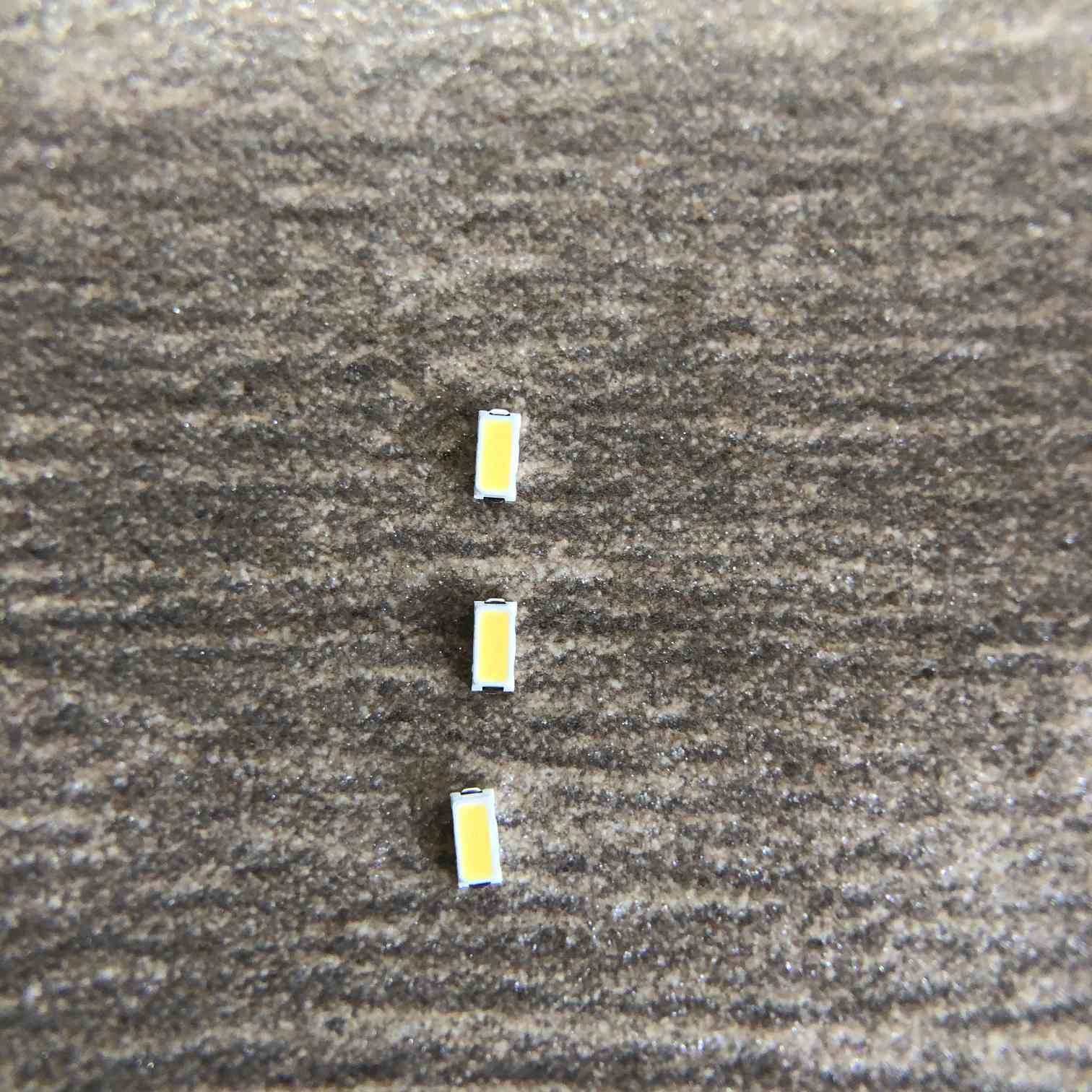

Mini Led And Longlife 1808 beantragen kleine Haushaltsgeräte.
Rauheit: LED wird vollständig im Silikonfett eingekapselt, das stärker als Birnen und Leuchtstoffröhren ist. Es gibt kein loses Teil im Lampenkörper, der das geführte nicht einfache macht beschädigt zu werden.
1808 ist einer der reifsten LED-Verpackungsartikel in der Automobilindustrie, die völlig für seine kompakte Größe und Zuverlässigkeit überprüft worden ist. Es ist für eine Vielzahl von Verpackenstandards LED besonders passend. 1608 ist in vielen Versionen mit verschiedenen Farb- und Helligkeitsniveaus verfügbar.
Paket-Struktur:
Maximalleistungen 4.Absolute (Ta=25℃)
| Parameter | Symbol | Einheit | |
| Bewertung | |||
| Verlustleistung | PD | 60 | mW |
| Vorwärtsstrom | WENN | 20 | MA |
| Höchstvorwärtsstrom | IFP | 30 | MA |
| Betriebstemperatur | Topr | -30~85 | ℃ |
| Lagertemperatur | Tstg | -30~100 | ℃ |
| Grenzschichttemperatur | Tj | 105 | ℃ |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V |
5.Electrical und optische Eigenschaften (Ta =25℃)
| Parameter | Symbol | Testbedingung | Minute | Art | Maximal | Einheit |
| Vorwärtsspannung | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Lichtstrom | ф | IF=20mA | 6 | - | 9 | LM |
| Farbtemperatur | CCT | IF=20mA | 2500 | - | 6500 | K |
| Rückstrom | VR | VR=7V | 0 | μA | ||
| Farbzerreißender Index | Ra | IF=20mA | 90 | - | ||
| Blickwinkel | 2θ1/2 | IF=20mA | 120 | Grad | ||
elektrooptische 6.Typical Kennlinien (Ta=25℃)
| Parameter | Symbol | Testbedingung | Minute | Art | Maximal | Einheit |
| Vorwärtsspannung | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Lichtstrom | ф | IF=20mA | 6 | - | 9 | LM |
| Farbtemperatur | CCT | IF=20mA | 2500 | - | 6500 | K |
| Rückstrom | VR | VR=7V | 0 | μA | ||
| Farbzerreißender Index | Ra | IF=20mA | 90 | - | ||
| Blickwinkel | 2θ1/2 | IF=20mA | 120 | Grad | ||
Typische elektrooptische Kennlinien (Ta=25℃)
Widerliche Liste
IV Rang:
| Minute | Maximal | Einheit | Bedingung |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
VF-Rang:
| Minute | Maximal | Einheit | Bedingung |
| 2,7 | 2,8 | V | IF=20mA |
| 2,8 | 2,9 | ||
| 2,9 | 3,0 | ||
| 3,0 | 3,1 | ||
| 3,1 | 3,2 |
Zuverlässigkeitsprüfung
| Test-Einzelteil | Testbedingungen | Standard | Menge (PC) |
| Leben-Test | 25℃, 1000Hrs@150mA | / | 20 |
| Hohe Temperatur | 85℃, 1000Hrs@150mA | / | 20 |
| Niedrige Temperatur | -40℃, 1000Hrs@150mA | / | 20 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Niedrige Temperatur-Speicher | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Speicher der hohen Temperatur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Temperatur-Zyklus | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Wärmestoß | -40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins> | MIL-STD-202G | 20 |
| Impuls-Leben-Test | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Esd-Test (HBM) | 2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
20 |
| Lötender Widerstand |
260±5℃, 10S, 3times Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time Vorbehandlung 30℃, 70%RH, 168Hours |
/ | 20 |
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produkt-Prozess:
