| Herkunftsort: | Suzhou |
|---|---|
| Markenname: | PHOENIX |
| Zertifizierung: | LM80 CE ROHS |
| Modellnummer: | 2835 |
| Min Bestellmenge: | 4000pcs |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | 4000PCS /ROLL |
| Lieferzeit: | 7-10 Tage |
| Zahlungsbedingungen: | Western Union, MoneyGram, T/T |
| Versorgungsmaterial-Fähigkeit: | 800KK PRO MONAT |
| Name: | ROTES GRÜNES GELB SMD LED 2835 | Anwendung: | Neonröhre |
|---|---|---|---|
| nput Spannung (V): | 3v | Wurde (Nanometer): | 620-625nm |
| Energie: | 150mA | Lichtstrom (lm): | 60-65 lm |
| Garantie (Jahr): | 2 Jahre | Betriebstemperatur (℃): | -40-85 |
| Betrachtungs-Winkel (°):: | 120 | Arbeitszeit (Stunden): | 20000 |
| Hervorheben: | roter Chip 3V 2835,Neonröhre SMD LED 2835,Helles SMD LED 2835 |
||

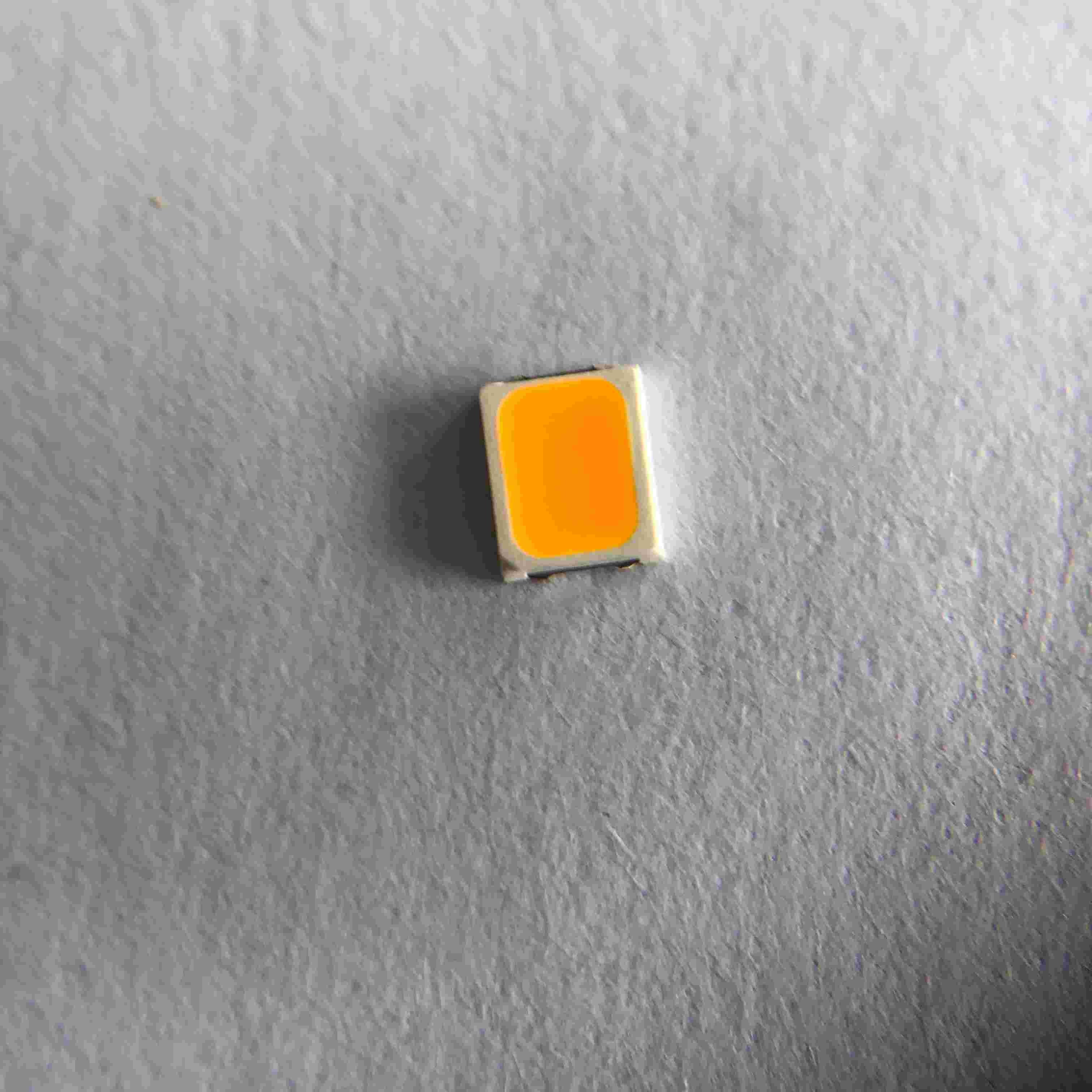

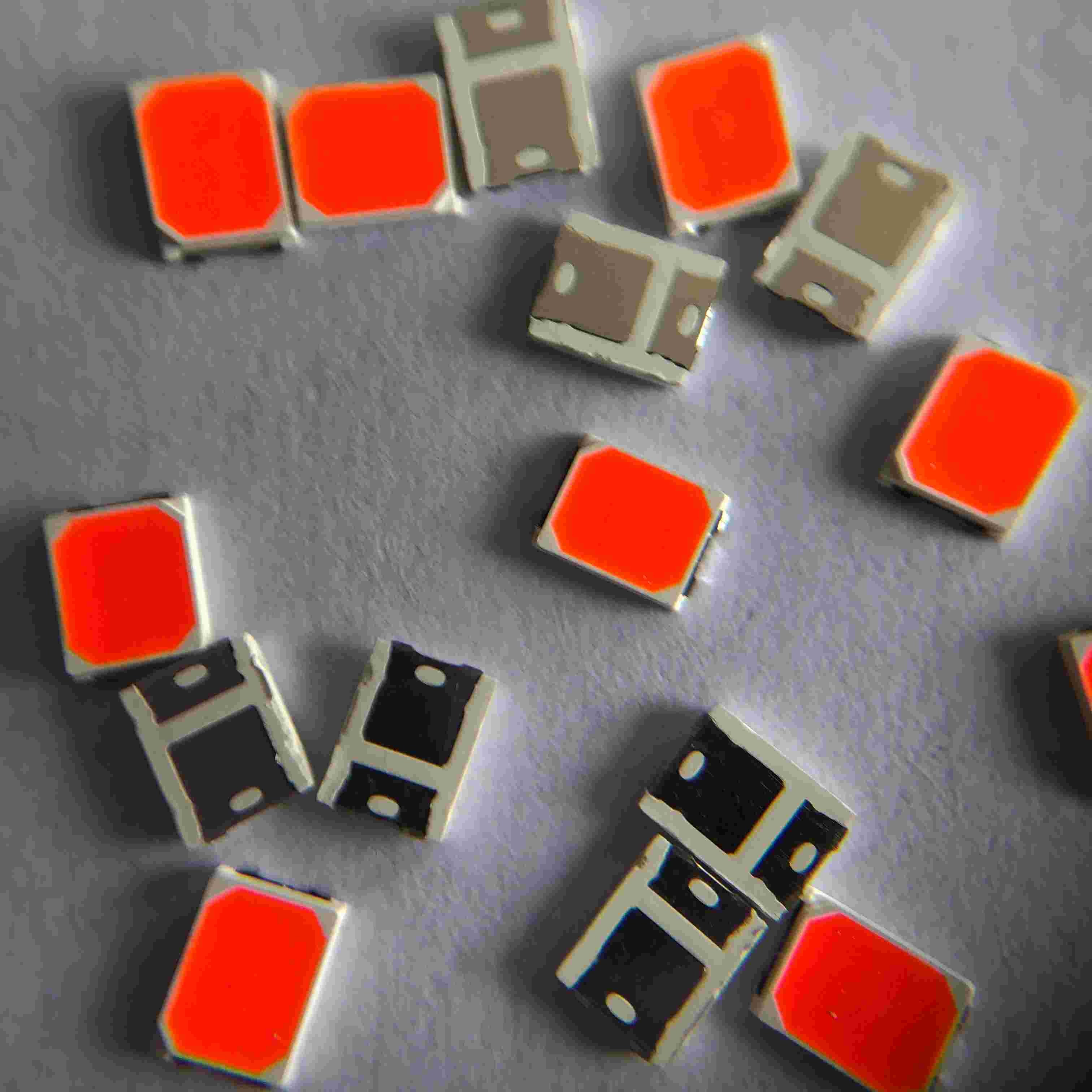

rote Chip Bright Led For Neon Lampe 3V 2835
Anwendungs-Einleitung:
Der Neonröhreschirm wird aus einem normalerweise hellen Lampenrohr und einem dynamischen lichtemittierenden Überprüfungsrohr verfasst. Er kann auf das sieben Farbscannen eingestellt werden Pulsierungsnämlich scannen, Steigungsscannen und Mischfarbändern. Das Überprüfungsrohr wird durch einen Scanner gesteuert, der mit einem Mikrocomputerchip ausgerüstet wird. Die Überprüfungsleuchtröhren oben oder stellt entsprechend dem programmierten Programm ab und bildet ein Paar flüssige Bilder, wie der Regenbogen im Himmel, wie die Milchstraße auf Erde und sogar wie eine Traumwelt. Sie ist faszinierend und unvergesslich. Deshalb ist Neonröhre eine Art Werbung der Form mit weniger Investition, starker Effekt und wirtschaftlich und praktisch.
Schnelle Details:
| Eingangsspannung (V): | 3V |
| Garantie (Jahr): | 2-jährig |
| Art: | Smd führte Chip 2835 |
| Beleuchten des Lösungsservices: | Beleuchtung und Schaltkreisentwurf |
| Leuchtende Wirksamkeit (lm/w): | 60-65lm |
| Lebensdauer (Stunden): | 50000 |
| Arbeitszeit (Stunden): | 20000 |
| Chip Material: | INGAN |
| Ausstrahlen von Farbe: | Rot |
| Energie: | 0.5W |
| Betrachtungs-Winkel (°): | 120 Grad |
| Farbwiedergabe-Index (Ra): | 80 |
| Farbtemperatur: | 620-625NM |
| Ursprungsort: | Suzhou, Jiangsu |
| Anwendung: | Warnlichter |
| Paket-Art: | Suface-Berg-Paket |
| Vorwärtsstrom: | 150MA |
| Größe: | 2.8*3.5*0.65mm |
| Verpackung: | 4000 PC/Rolle |
Produktbeschreibung:
Paket-Struktur:
Absolute Maximalleistungen:
| Einzelteil | Symbol | Absolute Maximalleistungen | Einheit |
| Vorwärtsstrom | WENN | 150 | MA |
| Sperrspannung | Vr | 5 | V |
| Pulsierter Vorwärtsstrom | IFP* | 180 | MA |
| Verlustleistung | PD | 0,5 | W |
| Betriebstemperatur | SPITZE | -40~85 | ℃ |
| Lagertemperatur | Test | -40~85 | ℃ |
| Elektrostatische Entladung | ESD | 2000 (HBM) | V |
| Grenzschichttemperatur | Tj | 120 | ℃ |
| Thermischer Widerstand LED | Rth-s-j | 33 | ℃/W |
Typische elektrooptische Kennlinien:
LED-Zuverlässigkeitsprüfungs-Liste:
| Test-Einzelteil | Testbedingungen | Standard | Menge (PC) | Ac/Re |
| Leben-Test | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Hohe Temperatur | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Niedrige Temperatur | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Hohe Feuchtigkeits-Hitze |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Niedrige Temperatur-Speicher | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Speicher der hohen Temperatur | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Temperatur-Zyklus | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), ändernde Rate des Temp: 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Wärmestoß | -40 ' C (15mins) --100 ' C (15mins), ändernde Zeit <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Impuls-Leben-Test
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Esd-Test (HBM) | 2000V-, 200V-/Step, Vorwärts- u. Rücktest 3times |
EGZ (Q101-001) |
20 | 0/1 |
| Lötender Widerstand |
260±5℃, 10S, 3times Vorbehandlung 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Zerfall der Rückflut-IV |
260±5℃, 10S, 1time Vorbehandlung 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Urteil-Kriterien | ||||
| Vorwärtsspannung VF | VF-Maximal-Zunahme < 1=""> | |||
| Gegenwärtiger RÜCKIR | Ir-Maximal-Zunahme < IRmax=""> | |||
| Lichtstärke IV | IV Zerfall < 40=""> | |||
|
※ Löten Fertigkeitstesttestkriterien: Abdeckung ist nicht kleiner als 95% Anmerkung: Maß wird genommen, nachdem die geprüften Proben zu den normalen Umgebungsbedingungen zurückgebracht worden sind (im Allgemeinen nach zwei Stunden) |
||||
Verpacken:
Vorsichtsmaßnahmen:
Das eingekapselte Material der LED ist Silikon. Deshalb haben die LED eine weiche Oberfläche auf
Spitze des Pakets. Der Druck zur Oberfläche ist Einfluss zur Zuverlässigkeit der LED. Vorsichtsmaßnahmen sollten getroffen werden, um den starken Druck auf dem eingekapselten Fach zu vermeiden. So, wann man die Düse des Sammelns aufbraucht, der Druck auf dem Silikonharz sollte richtig sein.
Lötkolben:
Wenn die lötende Hand, die Temperatur des Eisens weniger als 300℃ für 3 Sekunden muss
Das Handlötmittel sollte getan werden nur man Zeit festsetzt
SMT-Aufschmelzlöten-Anweisungen SMT:
Das Aufschmelzlöten sollte nicht erfolgt sein mehr als zweimal
Beim Löten, setzen Sie Druck nicht auf die LED während der Heizung
Das empfohlene Aufschmelzlötenprofil als Folgen
Produkteigenschaften:
Nehmen Sie Chip der guten Qualität und Rahmen, antistatische gute niedrig- Verminderung der Stabilität ultra an
Hohe Helligkeit, hohe Farbwiedergabe der niedrig- Verminderung
Minimale 70,80,90 95 Wahlen Kriteriumbezogener Anweisung
Starkes Schweißen und gutes Stabilität Undeadlicht
Produkt-Reihe und Firmenlogo auf der Front
CER ROHS LM80 Bescheinigung
Produktionsverfahren:
